Лекция 16. Нарезание резьбы

Нарезание резьбы может производиться резьбовыми резцами методом точе­ния, вихревым методом, метчиками или плашками. Резьбовыми резцами наре­заются как крепежные, так и ходовые резьбы. Вихревым методом с помощью специальных вихревых головок нарезаются в большинстве случаев ходовые резьбы на деталях типа ходовых винтов металлорежущих станков. Метчиками и плашками нарезаются, как правило, крепежные резьбы.

Нарезание резьбы резцами (методом точения) может производиться по про­фильной или генераторной схемам (рис.17.1).

Рис.16.1. Нарезание резьбы резцами: а) по профильной и б) генераторной схемам.

Полный профиль резьбы нарезается за несколько проходов резца. После ка­ждого прохода резец совершает холостой ход и возвращается в исходное поло­жение, смещается на величину глубины резания и снова «проходит» по резьбе. Число проходов i зависит от шага Р нарезаемой резьбы и примерно равно удво­енному его значению. Глубина резания равна доле высоты профиля, приходя­щейся на один проход. Подача равна шагу резьбы р.

Расчет оптимальной скорости резания вед'тся по известной вам формуле расчета скорости при точении:

Основное технологическое время определяется с учетом времени на обрат­ный ход резца и числа заходов резьбы.

где: L – длина хода, мм;

p – шаг резьбы, мм;

n_р.х. – частота вращения шпинделя при рабочем ходе резца, об/мин.;

n_x.x. – частота вращения шпинделя при холостом ходе резца, об/мин.;

i – число проходов;

q – число заходов резьбы.

Нарезание резьбы метчиками и плашками может проводиться на токарных, сверлильных и многооперационных станках.

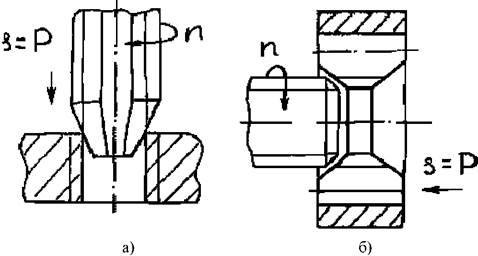

Рис. 16.2.Схемы нарезания резьбы: а) метчиком и б) плашкой,

n_м – частота вращения метчика; n_u – частота вращения изделия, на котором на­резается резьба.

Главное движение (вращательное) может придаваться как изделию, так и режущему инструменту. Движение подачи – поступательное вдоль оси. Глубина резания равна высоте профиля резьбы, подача – ее шагу.

Вихревое нарезание резьбы осуществляется с помощью специальных вра­щающихся (вихревых) головок, которые устанавливаются на поперечных салаз­ках токарных станков.

Нарезаемый винт пропускается через отверстие головки и закрепляется в центрах или в патроне и центре задней бабки станка. Главным движением явля­ется вращательное движение вихревой головки с закрепленными в ней резцами. Движение круговой подачи придается нарезаемому винту, а продольной - вих­ревой головке вдоль оси вращения винта. Вихревое нарезание резьбы по сути своей есть процесс фрезерования канавки между витками резьбы.

Рис. 16.3. Схема вихревого нарезания резьбы: 1 – вихревая головка, 2 – нарезаемое изделие – винт, 3 – резьбовой резец, D_г – диаметр головки,

d – диаметр изделия нарезаемого винта, S_кр – круговая подача, мм/зуб, S_пр – продольная подача, мм/об.

Глубина резания при нарезании резьбы за один проход равняется высоте профиля резьбы, а при нарезании за несколько проходов – части профиля.

где: H – высота профиля нарезаемой резьбы, мм;

A – припуск на чистовой проход, мм

Величина продольной подачи равняется шагу резьбы:

Скорость резания зависит от частоты вращения вихревой головки:

где: D_г. - диаметр рабочей окружности головки, на которой располагаются вер­шины резцов головки, мм; n_г – частота вращения головки, мин^-1

Расчет оптимальной скорости резания ведется по формуле:

где п_г – частота вращения головки, об/мин; s_Z – круговая подача, мм/зуб.

Величина круговой подачи на зуб - перемещение поверхности резания за время поворота головки на один зуб, регулируется путем изменения частоты вращения обрабатываемого изделия n_u. Величину ее можно определить исходя из следующих рассуждений. За время одного оборота нарезаемого изделия – винта, резцами прорезается канавка длиной l₀, в течение одной минуты прореза­ется канавка длинной 4 в n_u раз большая.

За время одной минуты все резцы сделают N срезов, число которых равно произведению числа резцов Z в головке и частоты ее вращения N=Z п_г Доля длины канавки, приходящаяся на один срез и есть подача на зуб s_Z. Для опреде­ления ее величины остается лишь разделить длину прорезанной в течение одной минуты канавки l_k на число срезов N, сделанных в течение одной минуты.

На основании этой зависимости следует назначить частоту вращения изде­лия (винта) n_и, соответствующую выбранной и принятой величине подачи на зуб s_z.

где: n_u – частота вращения шпинделя станка и нарезаемого винта, об/мин;

s_Z – выбранная величина подачи на зуб, мм/зуб;

β – угол подъема резьбы;

Z – число резцов в головке;

n_г — частота вращения головки, об/мин.;

d_u — наружный диаметр нарезаемой резьбы, мм.

Величина S_Z выбирается по таблицам справочной литературы в пределах от 0,4 до 1,2 мм на зуб в зависимости от механических свойств обрабатываемого материала.

Основное технологическое время определяется по формуле

Вихревое нарезание резьбы обеспечивает высокое качество ее и высокую производительность за счет малого числа проходов.
