Элеватор ЭГ

ИНСТРУМЕНТЫ ДЛЯ СПУСКО-ПОДЪЕМНЫХ ОПЕРАЦИЙ

ЛЕКЦИЯ 13. ИНСТРУМЕНТ ДЛЯ СПУСКО-ПОДЪЕМНЫХ И ЛОВИЛЬНЫХ ОПЕРАЦИЙ ПРИ РЕМОНТЕ СКВАЖИН

Предназначен для работ при механизированном свинчи­вании и развинчивании труб, а также при работе с клино­вым захватом — слайдером. Элеватор (см. рисунок 113) состоит из литого корпуса, изготавливаемого из стали марки 40 ХНЛ, 15 ХНЗЛ или 20 ХНЗЛ, внутри которого имеется опорный бурт под муфту трубы, защелки, створки и за­щелки, закрепленных на осях, фиксатора с пружиной, шарнирного пальца и серьги.

Конструкция элеватора имеет тройную запорную систе­му. Пружина на оси створки при незагруженном элеваторе удерживает ее в верхнем положении. При этом выступ внижней части створки выходит из паза корпуса элеватора.

1-корпус; 2,3-защелка; 4-серьга; 5-палец; 6-пружина; 7-фиксатор; 8-створка

Рисунок113 -Элеватор ЭГ

На внутренней поверхности створки имеется бурт, анало­гичный бурту на корпусе, а на боковой поверхности имеется шип под защелку. Защелка насажена на ось с пружиной для автоматического закрытия при введенной створке. Когда на элеваторе подвешена труба, ее муфта нажимает на бурт створки. Створка, опускаясь, ложится на опорные выступы корпуса элеватора. При этом шип створки захо­дит в паз опорного выступа, что исключает ее открытие под нагрузкой. Кроме этого, предусмотрены еще два вида запора, предохраняющие элеватор от открывания, — за щелка с пружиной, укрепленной на оси, и фиксатор. Освобождение защелки возможно в случае отвода рукоят­ки фиксатора.

Элеваторы рассчитаны на работу с насосно-компрессорными трубами с гладкими и высаженными наружу конца­ми, их техническая характеристика приводится в таблице 35.

Таблица 35 -Техническая характеристика элеваторов ЭГ

Типоразмер элеватора	Грузо­подъем­ность, т	Условн. диаметр труб, мм	Наружный диаметр высадки трубы, мм	Габаритные размеры, мм	Масса со штропом, кг
дли­на	шири­на	высо­та
ЭГ-33-16В			37,3
ЭГ-42-16			—
ЭГ-42-16В			46,0				11,0
ЭГ-48-16В			53,2
ЭГ-60-50			—				21,0
ЭГ-60-50В			65,9
ЭГ-73-80			—				27,0
ЭГ-73-80В			78,6
ЭГ-89-80			—				32,0
ЭГ-89-80В			95,25
ЭГ-102-80			—				52,0
ЭГ-102-80В			107,95
ЭГ-114-80			_				52,0
ЭГ-114-80В

13.1.2. Элеваторы ЭХ5 и "Красное Сормово"

Двухштропные элеваторы состоят из корпуса с расточ­кой под трубу и боковыми проушинами под штропы. В верхней части корпуса имеется кольцевая выточка для затвора, представляющая собой разрезное кольцо под диа­метр трубы. Затвор свободно перемещается в кольцевой выточке (см. рисунок 114 и 115). На корпусе имеется горизон­тальная прорезь, через которую пропущена рукоятка для управления затвором. Для предотвращения открытия эле­ватор снабжен предохранителем, состоящим из стакана, штока с рукояткой и пружины, помещенной в стакан. Верх штока скошен под углом для автоматического запи­рания при закрытии затвора. Для предотвращения выпа­дения штропов отверстия в проушинах запираются шпиль­ками. Техническая характеристика элеваторов представ­лена в таблице 36.

Таблица 36 - Техническая характеристика элеваторов ЭХ5

Типоразмер элеватора	Условн. диаметр труб, мм	Грузо­подъем­ность, т	Диаметр расточки под тру­бу, мм	Габаритные размеры, мм	Масса, кг
дли­на	шири­на	высо­та
ЭХ5 60-15
ЭХ5-73-25
ЭХ5-89-35
ЭХ5-114-40

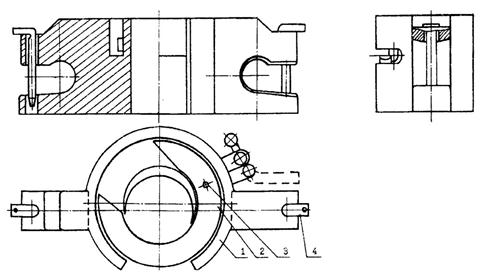

1-корпус; 2-затвор; 3-винт М8; 4-предохранительный палец

Рисунок 114–Элеватор Халятяна ЭХ5

1-затвор; 2-палец; 3-корпус; 4-предохранительный палец; 5-ось; 6-пружина; 7-крючок; 8-замок; 9-рукоятка

Рисунок 115 -Элеватор «Красное Сормово»
