Применение ингибиторов коррозии

Физический смысл подачи ингибиторов состоит в образовании ими на поверхности труб или оборудования плёнки, препятствующей контакту агрессивной жидкости с металлом.

Подача ингибитора в агрессивную жидкость должна быть строго дозированной, в противном случае эффект будет минимальным. Поэтому для этой цели используют специальные дозировочные установки – БДУ-3.

Установка обеспечивает (см. рисунок 139): а) разогрев ингибитора, поступающего в бочках; б) приготовление водных растворов ингибиторов нужной конструкции; в) дозирование раствора в трубопровод; г) перекачку раствора из бака – смесителя в резервную ёмкость.

В установку входят: будка 1, из листового железа с термоизоляционным слоем, электрошкаф 2 с электроаппаратурой, центробежный насос РПН-2/65 производительностью 0,75 м³/ч для перемешивания ингибитора с водой и перекачки раствора из бака 4 в ёмкость 5. Дозировочные насосы 6НД100/63 производительностью 0,2 м³/час, давлением 6,5 МПа для подачи раствора в трубопровод, нижний бак 5 для приёма ингибитора из бака 7 и нагрева его электронагревателями типа ТЭН-21-08, помещёнными в бак, верхний бак 4 для получения водных растворов ингибиторов, тележки 8 для подвоза бочек внутрь БДУ.

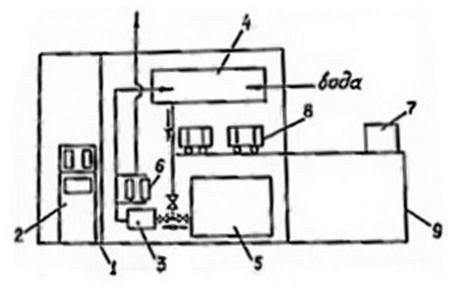

1-будка; 2-электрошкаф; 3- центробежный насос РПН-2/65; 4- бак; 5-емкость; 6- дозировочный насос тележки; 7-бак; 8- тележки; 9-стеллаж

Рисунок 139-Блочная дозировочная установка

Дозировочная установка работает так. Ингибитор в бочках выгружается на стеллаж 9, откуда на тележках 7 доставляется внутрь установки, где выливается в нижний бак 5 и нагревается до температуры 30 - 40°С. Отсюда перекачивается насосом 3 в верхний бак 4, куда одновременно подаётся вода. Образуемый здесь раствор ингибитора (водный) забирается дозировочными насосами 6 и подаётся в трубопровод. При необходимости можно осуществить циркуляцию раствора из верхней ёмкости в нижнюю и наоборот.
