Облегченные стропыРис 3.1 - двухветвевой строп - четырехветвевой строп Усилие на одну ветвь: Q – вес конструкции n - количество ветвей α - угол наклона ветви (стропа) к вертикали α≈35-40° F – сечение троса R – предельное разрывное усилие в тросе (определяется по ГОСТ или рассчитывается) Кзап – коэффициент запаса (крюк К=6, обвязка К=8) Рис 3.2 Траверса – представляется собой горизонтальную балку или ферму. Траверса обеспечивает равномерное распределение веса конструкции между всеми ветвями (стропами) подвесами. Обеспечивает минимальную высоту строповки. Рис 3.3 Балансирные траверсы Рис 3.4 Установка, временное закрепление и выверка конструкции Рис 3.5 Для выверки колонн применяют клинья, струбцины, кондукторы, расчалки. Кондукторы бывают двух видов: свободно опирающийся на фундамент (+домкраты), закрепленные непосредственно на фундамент (+регулировочные винты).

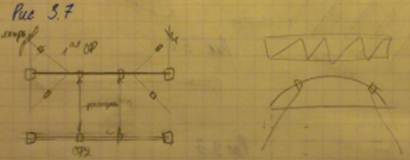

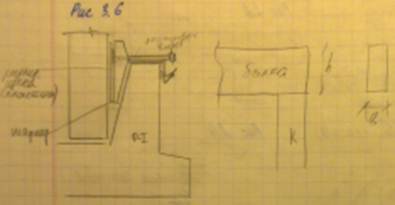

Регулировочный клин. Рис 3.6 Если в балке высота к ширине до до 4:1 то ничего не нужно, если больше – нужна выверка. Рис 3.7 При временном закреплении и выверки стропильных ферм используются расчалки (для первой стропильной фермы), для последующих – распорки или крышевой кондуктор (применяется редко).
