В качестве интегратора

Применение инвертирующего усилителя

Схема представлена на рис. 83. На ней: Zвх=Rвх; Zос=1/pCос.Тогда

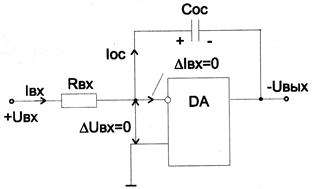

Рис. 83 Схема инвертирующего усилителя Рис. 84 Диаграмма работы интегратора

в качестве интегратора

-Uвых/Uвх=1/(pCос´Rвх)=1/pТ_и,

где Т_и=Сос´Rвх-постоянная интегрирования.

Получение этих же зависимостей с помощью подробного описания

на основе двух свойств ОУ:

i_вх=u_вх/Rвх;

i_вх=i_ос.

Выходное напряжение ОУ:

u_вых= –1/Cосòi_осdt= –1/Cосò(u_вх /Rвх)dt= –1/(CосRвх)òu_вх dt Þ –1/(pСосRвх)´Uвх.

Диаграмма работы интегратора представлена на рис. 84.

Схема дифференцирования

Схема представлена на рис. 85.

Рис. 85 Схема дифференцирования Рис. 86 Диаграммы работы

Zвх=1/pСвх; Zос=Rос;

-Uвых/Uвх=Rос/(1/ рСвх)= рСвхRос=рТд,

где Тд=СвхRос - постоянная дифференцирования.

Диаграммы работы представлены на рис. 86, где p/2 -сдвиг по фазе. Амплитуда выходного сигнала зависит от Тд (чем больше Тд, тем больше амплитуда).

Схема суммирования

Схема представлена на рис. 87. Исходные уравнения:

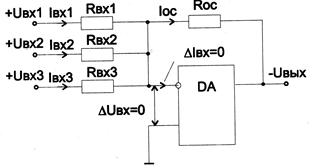

Рис. 87 Схема суммирования

I1=Uвх1/Rвх1; I2=Uвх2/Rвх2; I3=Uвх3/Rвх3; Iос=I1+I2+I3; Uвых=Iос´Rос.
