Что такое суперскалярность

Конвейеризация исполнения команд

	При конвейерном способе исполнение команды делится на этапы. Этапы исполняют РАЗНЫЕ ИСПОЛНИТЕЛИ. На конвейере находятся ОДНОВРЕМЕННО НЕСКОЛЬКО команд на РАЗНЫХ СТАДИЯХ исполнения.

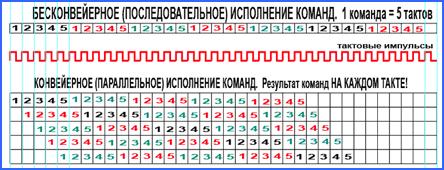

Сравнение бесконвейерного и конвейерного исполнения команд видно из рисунка:

Современные процессоры являются суперскалярными. Что означает это понятие? Один конвейер – это т.н. СКАЛЯРНАЯ архитектура процессора. Если в процессоре два или более конвейеров – архитектура СУПЕР СКАЛЯРНАЯ.

У PENTIUM - ДВА КОНВЕЙЕРА (u-конвейер и v- конвейер), поэтому он суперскалярный.

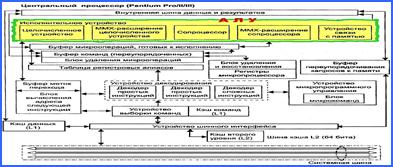

Структурная схема микропроцессора PENTIUM

Здесь условно показан ТОЛЬКО ОДИН из ТРЁХ конвейеров процессора P-III и компоненты, ОБЩИЕ для всех конвейеров. АЛУ – Арифметико-логическое устройство.

ИТОГИ РАЗДЕЛА

1. Архитектура компьютера на базе микропроцессора Intel Pentium соответствует принципам фон Неймана.
2. Исполнение команд в процессоре производится в двух конвейерах, каждый из 5-ти линий. Число линий соответствует числу тактов, которые тратятся на исполнение каждой команды. Поскольку конвейеров два, то Pentium – суперскалярный процессор.
3. В Pentiumе реализовано микрокомандное исполнение, то есть машинная команда на самом деле «рассыпается» на 1…4 микрокоманды, котрые исполняются асинхронно. Цель – максимальная загрузка конвейеров для повышения производительности.

Раздел 02. ПРОГРАММНАЯ МОДЕЛЬ ПРОЦЕССОРА И ПАМЯТИ

ПЛАН РАЗДЕЛА

· Структурная схема процессора.

· Программная модель процессора.

· Набор регистров.

· Организация памяти.

· Форматы и типы данных, поддерживаемые ЦП.

Структурная схема микропроцессора PENTIUM

Здесь условно показан ТОЛЬКО ОДИН из ТРЁХ конвейеров процессора P-III и компоненты, ОБЩИЕ для всех конвейеров.
