Трехфазные выпрямители

В трехфазных цепях переменного тока промышленной частоты (50 Гц) в основном используют две схемы выпрямителей: трехфазный выпрямитель с нейтральной точкой и трехфазный мостовой выпрямитель. Трехфазные выпря­мители используют как выпрямители средней и большой мощности (средние значения выпрямленного тока достигают сотни ампер).

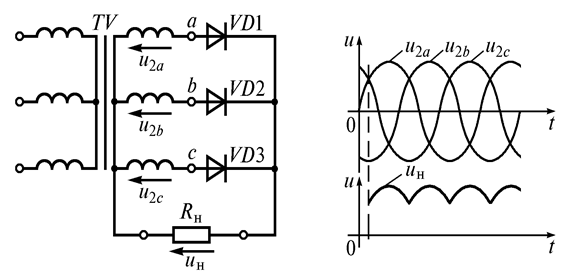

В состав трехфазного выпрямителя с нейтральной точкой (рис. 17.5 а) вхо­дят трехфазный трансформатор с соединением обмоток звездой, три диода, вклю­ченные в каждую фазу вторичной обмотки трансформатора, и нагрузочный рези­стор.

Диоды выпрямителя работают поочередно, каждый в течение трети пе­риода. Ток нагрузки равен сумме токов каждого диода и имеет всегда одно и то же направление. Как видно из временной диаграммы (рис. 17.5 б), пульса­ции выпрямленного напряжения значительно ниже, чем у однофазных вы–­

а) б)

Рис. 17.5

прямителей. Среднее значение напряжения , где – действую­щее значение фазного напряжения вторичной обмотки трансформа­тора.

К достоинствам выпрямителя с нейтральной точкой следует отнести его высокую надежность и минимальное количество диодов.

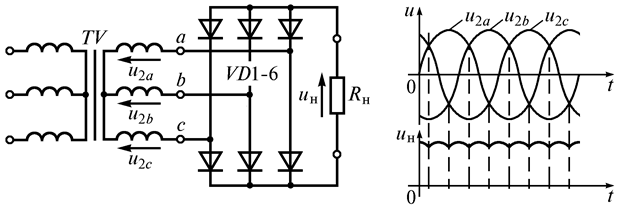

Схема трехфазного мостового выпрямителя (рис. 17.6 а) содержит шесть диодов, включенных по мостовой схеме в фазы вторичной обмотки трехфаз­ного трансформатора.

а) б)

Рис. 17.6

Общая точка первой группы диодов VD 1, VD 3, VD 5 представляет собой положительный полюс на сопротивлении нагрузки, а второй группы VD 2, VD 4, VD 6 – отрицательный полюс. В выпрямителе возникает ток через на­грузочное сопротивление и два соответствующих диода в каждый момент времени, когда к диодам приложено наибольшее напряжение. Причем в лю­бой интервал времени токи всегда имеют одно и то же направление (рис. 17.6 б). Коэффициент пульсации трехфазного мостового выпрямителя на порядок ниже, чем однофазного двухполупериодного выпрямителя. Среднее значение выпрямленного напряжения .
