Емкости p-n-перехода

ВАХ p-n-перехода.

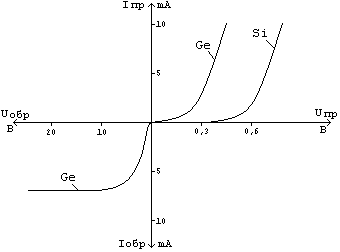

Зависимость тока через p-n-переход от напряжения на нем:I=f(U) равна:

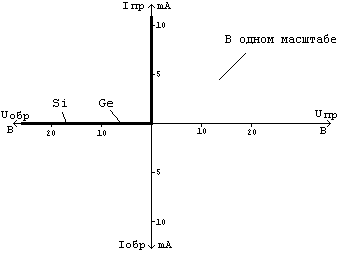

Главное свойство p-n-перехода – односторонняя проводимость. ВАХ p-n-перехода обладает выпрямительными свойствами.

I_пр>>I_обр, что тождественно R_пр<<R_обр

Способность p-n-перехода накапливать электрический заряд, свидетельствует о том, что он обладает ёмкостью. Различают две емкости p-n-перехода: диффузионную и барьерную.

1.C_бар – барьерная емкость образуется неподвижными ионами примесей. Характеризуется перераспределением заряда в запертом p-n-переходе. Величина этой ёмкости зависит от U_обр на p-n-переходе. Она является преобладающей при обратном смещении:

,где , емкость при

U=0, ν=1/2-1/3, зависит от способа изготовления p-n-перехода:

, где S_p-n – площадь p-n.

2.Диффузионная ёмкость: преобладает при прямом смещении p-n-перехода и характеризуется перераспределением зарядов вблизи p-n-перехода при протекании прямого тока.

, где τ_n- время жизни неосновных носителей заряда.

С_диф>>C_бар, но на практике почти не используются, так как имеет малую добротность, поскольку параллельно ей включено сопротивление p-n-перехода смещённого в прямом направлении, величина которого мала.
