КПД усилителя

КПД играет существенную роль в усилителях мощности.

;

Классификация усилителей.

Классификация усилителей может быть произведена по различным признакам:

1.По полосе пропускания и абсолютному значению усиливаемых частот усилители делятся на усилители постоянного тока и усилители переменного тока. Усилители переменного тока в свою очередь делятся на усилители низких частот, широкополосные усилители и на избирательные усилители.

а. Усилители постоянного тока – способны усиливать как переменные, так и постоянные составляющие сигнала. У них f_н=0;

б. Усилители переменного тока – способны усиливать только переменные составляющие сигнала. F_н>0.

в. Усилители низких частот – усилители звуковой частоты - f_н»50 Гц,f_в»20 кГц;

г. Избирательные усилители предназначены для усиления электрических сигналов в относительно узком диапазоне частот. Для них

2.По характеру входного сигнала:

а. Усилители непрерывных сигналов;

б. Усилители импульсных сигналов.

3.По виду используемых активных элементов:

а. Ламповые;

б. На биполярных транзисторах;

в. На полевых транзисторах;

г. На туннельных диодах;

д. Параметрические элементы. В них активным элементом является индуктивность и емкость, они могут усиливать электрический сигнал.

4. По числу усилительных каскадов:

Под усилительным каскадом понимают совокупность элементов способных усиливать электрические сигналы.

а. Однокаскадные;

б. Многокаскадные.

5. По виду связи между каскадами:

а. Усилители с непосредственной гальванической связью между каскадами:

б. Связь между усилителями осуществляющаяся через RC-элемент:

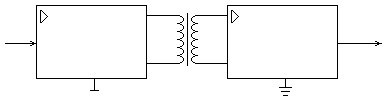

в. Усилители с трансформаторной связью:

Трансформаторная связь обеспечивает гальваническую развязку между каскадами.

г. Усилители с оптоэлектронной связью:

Обеспечивает гальваническую развязку между каскадами и в то же время обеспечивает полную передачу сигнала от одного каскада к другому по переменной и постоянной составляющей.
