Примеры анализа геометрической структуры

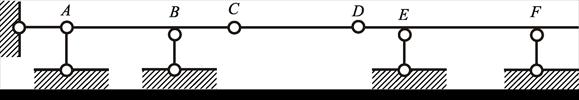

Балка на Рис. 21 состоит из трёх частей. Балка - диск, опирающийся на 3 опорных стержня, не пересекающихся в одной точке, таким образом – он неподвижен.

Балка прикреплена к неподвижному звену двумя опорными стержнями в точках и роль третьего опорного стержня играет балка Итак, система (Рис. 21) неподвижна.

Рис. 21

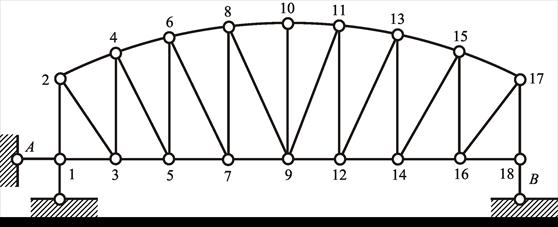

На (Рис. 22) показана ферма несложной структуры. За основной простейший элемент можно принять треугольник К нему стержнями 2 – 4 и 3 – 4 (диадой) присоединен узел следовательно вся фигура неизменяема. Далее можно присоединять последовательно остальные узлы до 18 включительно. Вся рассмотренная структура присоединена к “земле” опорными стержнями и является неподвижной.

Рис. 22

Структуру этой же системы можно представить себе иначе. Две геометрически неизменяемые части и соединены тремя стержнями и не пересекающимися в одной точке (Рис. 23).

Рис. 23
