Элемент связи. Связь необходима для связи элементов диаграммы и описания динамики происходящих процессов
|
|
|
|
Связь необходима для связи элементов диаграммы и описания динамики происходящих процессов. Связи используются, прежде всего, для обозначения отношений между функциональными элементами UOB. Для отображения временной последовательности выполнения сценариев в диаграммах описания процесса используются два основных типа связей: связи старшинства и относительные связи. Для описания специфических отношений между элементами предназначены четыре дополнительных типа связей – сдерживаемых связей старшинства. Использование в IDEF3 диаграммах описания процесса различных типов связей дает возможность пользователям метода фиксировать дополнительные информацию о специфике отношений между элементами диаграммы. Символы, которые представляют каждый тип связей, изображены на рис. 4.2.

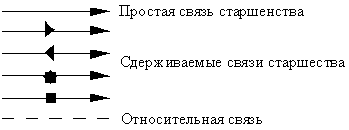

Рис. 4.2. Типы связей в диаграммах описания процесса
|
|
|
|
