Постановщика активных помех




Определение координат и параметров движения



В зависимости от количества РЛС могут применяться способы одновременного пеленгования (триангуляционный способ по данным двух и более РЛС) и последовательного пеленгования (по данным одной РЛС).

Основным способом определения текущих координат и параметров полета постановщика активных помех является способ триангуляции.

Сущность его заключается в том, что место постановщика помех (область возможного нахождения) определяется в точке пересечения биссектрис углов засвеченных секторов на экранах двух и более взаимодействуюших РЛС. (Рис. 17.3.)

ОБУ, зная местоположение взаимодействующей РЛС (азимут, дальность), принимает от оператора РЛС значения азимутов постановщика помех и наносит их стеклографом на экран ИКО относительно взаимодействующей РЛС. Одновременно ОБУ наносит линии азимутов постановщика помех относительно своей РЛС.

Рис. 17.3. Определение координат постановщика активных помех

триангуляци­онным способом



По положению точек пересечения азимутов на экране ИКО определяются координаты постановщика помех (азимут и дальность), а по направлению и скорости перемещения точек пересечения азимутов – параметры движения постановщика помех (курс и скорость). (Рис. 17.4).

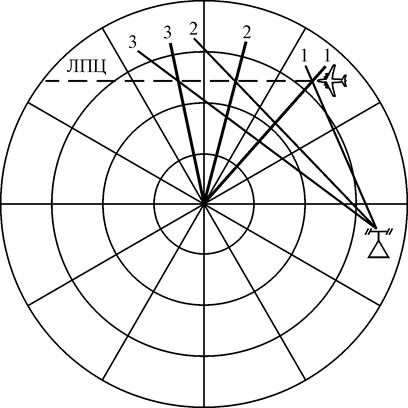

Рис. 17.4. Определение параметров движения постановщика

активных помех триангуляци­онным способом



Точность определения координат и параметров движения постановщика помех зависит от способа определения.

Для триангуляционного способа характерно следующее:



- на дальности начала постановки помех 200 ÷ 250 км от РЛС среднеквадратические ошибки определения места постановщика составляют 6 ÷ 9 км;

- на дальности 100 ÷ 120 км ошибки уменьшаются до 2 ÷ 2,5 км;

- на дальности 200 ÷ 250 км ошибки в определении курса и скорости настолько велики, что пользоваться такими параметрами для решения задачи наведения нецелесообразно. Ошибки в определении курса достигают 30°, а в скорости – 300 км/ч.

- при уменьшении дальности до 100 км ошибки в определении курса, скорости составляют 5° и 100 км/ч соответственно. Это обеспечивает решение задачи наведения с достаточной точностью.



При наличии одной РЛС координаты и параметры полета постановщика помех можно определить способом последовательного пеленгования.

Сущность способа заключается в том, что по предполагаемой скорости постановщика помех строится линейка масштабно-временных отрезков ∆S=Vц×∆t, состоящая из двух отрезков, и выполняется трехкратное пеленгование постановщика помех через время ∆t.

На ИКО наносятся линии азимутов постановщика помех Aз1, Aз2, Аз3. Линейка прикладывается к ИКО таким образом, чтобы концы отрезков ∆S совпали с линиями азимутов.





Рис. 17.5. Определение параметров движения постановщика активных

помех при помощи линейки масштабно-временных отрезков



По положению конца второго отрезка и линии третьего азимута определяется местоположение постановщика помех (азимут, дальность), а по направлению отрезка ∆S – курс постановщика помех (Рис. 17.5.).



Высота полета постановщика помех определяется по экрану высотомера.

Для этого необходимо:



- медленным вращением антенны ПРВ определить средний азимут сектора помех по максимальному сигналу помехи;

- способом триангуляции определить азимут и дальность постановщика;

- повернуть антенну высотомера на азимут постановщика;

- провести линию посредине засвеченного сектора;

- по соответствующей дальности найти точку пересечения указанной линии с линией сектора помех;

- определить высоту постановщика помех.
