Электронные номеронабиратели

Электронные номеронабиратели бывают двух типов: кнопочный номеронабиратель с импульсным набором номера и кнопочный номеронабиратель с тональным набором номера. Электронный импульсный номеронабиратель (ИНН) должен выполнять две функции:

1. выдерживать ток в линии требуемой частоты и на определенные интервалы времени;

2. отключать приемник (телефон) для предотвращения громких щелчков, слышимых в нем во время набора номера.

Устройство и работа простейшей ИС импульсного номеронабирателя.

При нажатии клавиши клавиатуры включается задающий генератор, сигналом которого будет синхронизироваться схема номеронабирателя. Задающий генератор вырабатывает сигналы со стабильной частотой (3,579545 Мгц), которая определяется кварцевым резонатором. Кнопочная клавиатура вырабатывает сигнал выбора строки и выбора столбца. Логические уровни строкового и столбцового сигналов преобразуются схемой декодера в двоичный код для каждой нажатой клавиши.

Эти данные заносятся в ОЗУ, так как набор номера происходит быстрее, чем ИС вырабатывает импульсы набора.

Выходные формирователи (два каскада) управляют работой импульсного и разговорного ключей, или выполняют их роль и представляют собой полупроводниковые ключи на транзисторах.

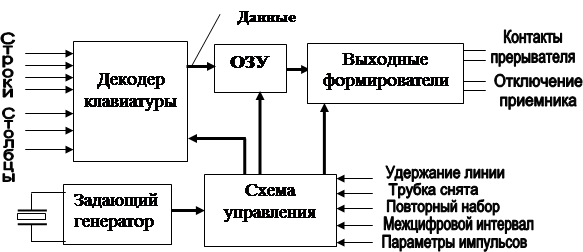

Рис. 23. Интегральная схема импульсного номеронабирателя

Выходной сигнал "контакты прерывателя" соответствует импульсному ключу дискового номеронабирателя. Кодовые посылки набора номера с него поступают в телефонную линию. Выходной сигнал "отключение приемника" вырабатывается при каждом нажатии на клавишу и отключает разговорную схему при наборе номера.

Схема управления координирует работу отдельных узлов ИСНН: декодера, ОЗУ, выходных формирователей. Основные сигналы, которые поступают на схему управления, это:

· "удержание линии" (HOLD) – запрещает генерацию импульсов набора. Линия удерживается в нагруженном состоянии даже при положенной на рычаг трубке.

· "трубка снята" – телефон подключен к линии.

· "повторный набор" – вызывает из ОЗУ последний набранный номер.

· "межцифровой интервал" – устанавливает длительность паузы между набором отдельных цифр в номере.

· "параметры импульсов" – можно установить необходимый импульсный коэффициент для наборных импульсов.

Интегральная схема номеронабирателя получает питание от линии АТС. Это обеспечивает работу ИС при наборе номера, а также в разговорном режиме. Во внешнюю цепь, т.е. разговорную схему вводится стабилитрон, который ограничивает ток стабилизации на уровне 0,1…1,0 мА (зависит от типа ИС).
