Аналоговые телефонные сети

Тема 3.4 Глобальные связи на основе сетей с коммутацией каналов

Основную часть сетей электросвязи составляет телефонная сеть. Телефонная связь позволяет объединить процессы автоматизации средств связи с процессами самообслуживания клиентов, поскольку вызывающий абонент, набирая номер вызываемого абонента, не нуждается в обслуживании персоналом связи. Важно и то, что телефон обеспечивает живой диалог людей.

Телефонные каналы связи используют для выхода в Интернет большинство индивидуальных пользователей ПК. Эти каналы предназначены для передачи аудиоинформации в дуплексном режиме, когда информация передается одновременно в обоих направлениях

Первые телефонные сети были аналоговыми, так как в них абонентское устройство - телефонный аппарат - преобразовывало звуковые колебания, являющиеся аналоговыми сигналами, в колебания электрического тока. Сегодня в телефонных сетях все чаще применяется передача голоса в цифровой форме путем мультиплексирования пользовательских каналов по времени.

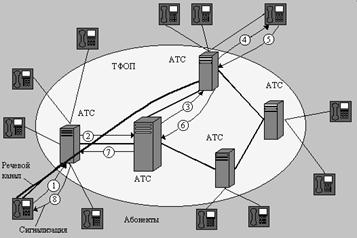

Типичная структура аналоговой телефонной сети представлена ниже на рис.

Структура аналоговой телефонной сети

Отличительной особенностью телефонной сети является обязательная процедура предварительного установления соединения между абонентскими устройствами. Эта процедура носит название протокола сигнализации.

Общая схема такова, сначала телефон вызывающего абонента передает в сеть сообщение, в котором указывается факт вызова и то, каким образом пересылается номер вызываемого абонента (этап 1 на рис.). Сообщение вызова представляет собой последовательность замыканий и размыканий электрической цепи, каждая цифра передается соответствующим числом последовательных импульсов размыкания-замыкания частотой 10 или 20 Гц. После приема такого условного "сообщения" от телефонного аппарата первая АТС маршрутизирует его дальше (этапы 2,3,4,). Выбрав нужный выходной порт, первая АТС передает на него сообщение вызова, которое в результате попадает на следующую АТС, повторяющую процедуру его обработки и передающую его следующей АТС. В сообщения сигнализации, передаваемые между АТС, может вставляться дополнительная информация, необходимая для работы сети или делающая услугу более удобной, например номер вызывающего абонента.

Каждая АТС передает сообщение вызова далее только в том случае, если в этом направлении у нее осталась свободной коммуникационная емкость, то есть она может проложить через данный порт еще одно пользовательское соединение.

В том случае, когда сообщение вызова успешно дошло до АТС, к которой непосредственно подключен телефонный аппарат вызываемого абонента, то на абонентском окончании вновь, как и в самом начале, применяется сигнализация путем замыкания и размыкания шлейфа. На аппарат вызываемого абонента по шлейфу подается сигнал звонка, в результате телефон начинает звонить. В обратном направлении также посылается соответствующее сообщение, в результате которого на аппарат вызывающего абонента приходят сигналы длинных гудков.

Если вызываемый абонент снимает трубку (этап 5), то вызов на абонентском конце считается принятым, и оконечная АТС передает в обратном направлении сообщение протокола сигнализации Connect - "Соединение". Сообщение "Соединение" передается в обратном направлении через промежуточные АТС, участвовавшие в прямом продвижении запроса, при этом происходит окончательная коммутация составного канала в пределах данной АТС (этапы 6,7,8). Далее по установленному через телефонную сеть каналу передается в дуплексном режиме голосовая информация.
