Фильтры




Фильтры широко используются в промышленности для тонкой очистки вентиляционного воздуха от примесей, а также для промышленной и санитарной очистки газовых выбросов.

Процесс фильтрования состоит в задержании частиц примесей на пористых перегородках при движении дисперсных сред через них. Принципиальная схема процесса фильтрования в пористой перегородке показана на рис. 36. Фильтр представляет собой корпус 1, разделенный пористой перегородкой (фильтроэлементом) 2 на две полости. В фильтр поступают загрязненные газы, которые очищаются при прохождении фильтроэлемента. Частицы примесей оседают на входной части пористой перегородки, задерживаются в порах, образуя слой пыли 3, и таким образом становятся для вновь поступающих частиц частью фильтровой перегородки, что увеличивает эффективность очистки и перепад давления на фильтроэлементе. Осаждение частиц на поверхности пор фильтроэлемента происходит в результате совокупного действия эффекта касания, а также процессов диффузионного, инерционного и гравитационного осаждения частиц.





        очищенный газ

Рис. 36. Схема процесса фильтрования:

1 – корпус фильтра; 2 – фильтроэлемент, 3 – слой частиц примесей.



Классификация фильтров основана на типе фильтровой перегородки, конструкции фильтра и его назначения, тонкости очистки и др.

По типу перегородки все фильтры делятся на фильтры: 1) с зернистыми слоями (неподвижные свободно насыпанные зернистые материалы, псевдоожиженные слои); 2) с гибкими пористыми перегородками (ткани, войлоки, волокнистые маты, губчатая резина, пенополиуретан и др.); 3) с полужесткими пористыми перегородками (вязанные сетки, прессованные спирали и стружка и др.); 4) с жесткими пористыми перегородками (пористая керамика, пористые металлы и др.).

По конструктивному признаку воздушные фильтры, выпускаемые в России, делятся на ячейковые (рамочные и каркасные) и рулонные.

Для очистки воздуха в системах вентиляции обычно используют ячейковые фильтры, представляющие собой рамку или каркас с фильтрующими элементами, выполненными из набора металлических сеток (фильтры Река – ФиР). винипластовых сеток (ФяВ), пенополиуретана (ФяП), упругого стекловолокна (ФяУ), войлока и др. Выбор типа фильтрующих материалов зависит от требуемой тонкости очистки, химического состава загрязнителей и условий эксплуатации фильтра. В таблице 10 приведены основные параметры ячейковых фильтров.

Для повышения эффективности очистки можно использовать каркасные фильтры с набивкой каркаса волокнистыми материалами. Одним из фильтров такого типа (ПФ-6) обеспечивается очистка шахтного воздуха с эффективностью 80-85% при начальной запыленности до 3 мг/м3. Гидравлическое сопротивление фильтра составляет 200 Па при производительности 12000 м3/ч.





Таблица 10

Параметры ячейковых фильтров

Тип фильтра Площадь фильтрования, м2 Пылеемкость, г/м2 Эффективность очистки, % Перепад давления в начале работы, Па
ФяР 0,22   менее 80
ФяВ 0,22   менее 80
ФяП 0,22   менее 80
ФяУ 0,22   менее 80



Недостатком ячейковых фильтров является ограниченный срок службы из-за быстрого засорения ячеек фильтрующего элемента и образования слоя осадка на его входной части, что требует частой смены фильтрующих элементов или их периодической очистки (регенерации). Этот недостаток частично устраняется при использовании рулонных фильтров (рис. 37, а), которые нашли применение для очистки воздуха с концентрацией примесей не более 10 мг/м3. В каркасе 1 такого фильтра устанавливаются подающий 2 и приемный 3 барабаны, на которых укреплена фильтрующая ткань 4 и направляющие ролики 5. Периодическая подача нового участка фильтрующей ткани выполняется автоматически или вручную при достижении максимально допустимого перепада давлений на фильтрующей перегородке (обычно 2-3 начальных давления). Для уменьшения габаритов рулонных фильтров или увеличения их производительности по газу применяют компактные фильтры (рис. 37, б), в которых фильтрующая ткань зигзагообразно поступает через направляющие ролики 5 от подающего к приемному барабану.



  очищенный газ



Рис. 37. Рулонные фильтры обычного типа (а) и компактные (б):

1 – каркас фильтра; 2 – подающий барабан; 3 – приемный барабан; 4 – фильтрующая ткань; 5 – направляющие ролики.



Наибольшее распространение в промышленности для сухой очистки газовых выбросов от примесей имеют тканевые рукавные фильтры (рис. 38). В корпусе фильтра 2 устанавливается необходимое число рукавов 1, во внутреннюю полость которых подается запыленный газ от входного патрубка 5. Частицы загрязнений за счет ситового и других эффектов оседают в ворсе и образуют пылевой слой на внутренней поверхности рукавов. Очищенный воздух выходит из фильтра через патрубок 3. При достижении определенного перепада давлений на фильтре его отключают от системы и производят регенерацию встряхиванием рукавов с обратной их продувкой сжатым газом. Регенерация осуществляется специальным устройством 4. При очистке ткани удаляется значительная часть пылевого слоя, но внутри ткани между волокнами остается достаточное количество пыли, что обеспечивает высокую эффективность очистки газов в фильтре после его регенерации

3



Очищенный газ

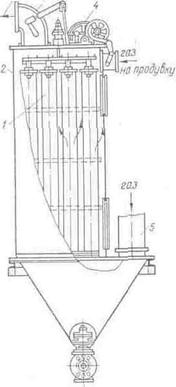

Рис. 38. Рукавный фильтр:

1 – тканевые рукава; 2 – корпус фильтра; 3 – патрубок для выхода очищенного воздуха; 4 – устройство для регенерации рукавов; 5 – патрубок для ввода загрязненного воздуха.



Для изготовления рукавов применяют различные ткани и войлоки (таблица 11).

Таблица 11

Характеристика тканевых фильтрующих материалов

Ткань Толщи- на, мм Воздухопро- ницаемость при 49 Па, м32.мин Термостойкость, оС Химическая стабильность в среде
при длительном воздействии при кратковременном воздействии кислот щелочей раство- рителей
Сукно № 2 1,5   65-85 90-95 ОП ОП Х
Нитрон 1,6 7,5     Х-У У Х
Лавсан 1,4       Х У-П Х
Хлорин №5231 1,32 7,6 65-70 80-90 ОХ ОХ У-Х
Стеклоткань ТССНФ 0,22 2,7     Х У-П ОХ

Примечание: ОХ – очень хорошая, Х – хорошая, У – удовлетворительная, П – плохая, ОП – очень плохая.
