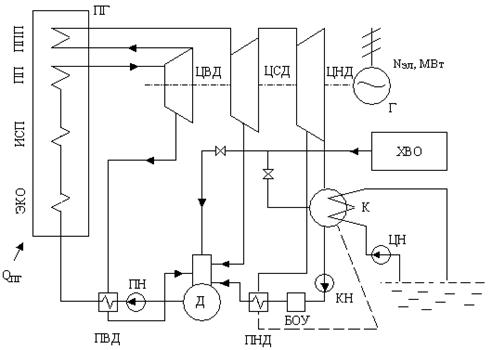

Турбина

ЦВД - цилиндр высокого давления

ЦСД - цилиндр среднего давления

ЦНД - цилиндр низкого давления

Парогенератор:

ЭКО, ИСП – смотри ранее.

ПП – пароперегреватель начального перегрева;

ППП – промежуточный ПП.

Вспомогательное оборудование:

Г – электрогенератор;

К – конденсатор;

ЦН – циркуляционный насос;

КН – конденсатный насос (является источником попадания солей жесткости в цикл ПТУ, т.к. охлаждающая вода – это природная вода, то она содержит Ca, Mg, O₂, CO₂ и д.р. примеси. Давление этой воды выше, чем давление конденсирующего пара);

2,4 бар0,03 – 0,04 бар

БОУ – блочная, обессоливающая установка (содержит химические фильтры, которые задерживают примеси, растворённые в конденсате, кроме газов. В конденсате присутствуют продукты коррозии турбины и трубопроводов);

ПНД, ПВД – рекуперативный прогреватель низкого и высокого давления;

Д – деаэратор (предназначен для очистки питательной воды от растворённых в ней газов, которые могут вызвать коррозию трубок в ПГ (удаляется из воды О₂ и СО₂ – коррозийно-агрессивные газы));

ПН – питательный насос;

ХВО – хим-водоочистка (предназначена для заполнения контура ПТУ химически обессоленной водой, а после пуска она восполняет утечки, т.е. потери рабочего тела, через неплотности соединений труб и через уплотнения валов насоса и турбины).

Тракт «К – ПНД - Д» - конденсатный тракт, а вода называется основным конденсатом – это на пит. вода.

Тракт «Д – ПВД - ПГ» - тракт питательной воды, пит. вода по содержанию примесей удовлетворяет химико-физическим нормам качества питательной воды по содержанию примесей.

ПВД и ПНД

Материалы трубок из латуни т.к. дешевле, у латуни коэффициент теплопроводности больше, чем у стали, но питательная вода из латуни растворяет окислы меди, которые в свою очередь откладываются на теплонапряженных участках ПГ. Это страшно для одноконтурных АЭС, а точнее будет сказать недопустимо. Яркий пример реактор РБМК.

В ПГ ТЭС, как правило, вводится дополнительная поверхность нагрева – это промежуточный ПП, на входе перегретый пар и на выходе перегретый пар.

ППП до 540 ¸565⁰С при <600¸650⁰С

ПНД, Д, ПВД – регенеративный подогреватель, ­

ППП – повышается термический КПД
