Режим В. При работе транзистора в ключевом режиме он периодически открывается и закрывается за счет подачи соответствующего управляющего напряжения

Режим А

Ключевой режим

При работе транзистора в ключевом режиме он периодически открывается и закрывается за счет подачи соответствующего управляющего напряжения. Напряжение смещения может быть выбрано таким, что точка покоя выводится примерно на середину линейного участка СДХ, а источник управляющего сигнала формирует прямоугольные импульсы разной полярности и достаточно большой амплитуды. Под действием этих прямоугольных импульсов транзистор периодически открывается и закрывается.

Следует отметить, что используются также другие названия режимов работы транзистора.

Положение точки покоя на сквозной динамической характеристике соответствует линейному режиму. Как видно из рис.2.65, ток в выходной цепи транзистора возрастает в течение всего периода усиливаемого сигнала, причем величина данного тока довольно значительна. Это существенно понижает коэффициент полезного действия усилителя, который составляет 5…10%. Достоинством режима являются малые нелинейные искажения.

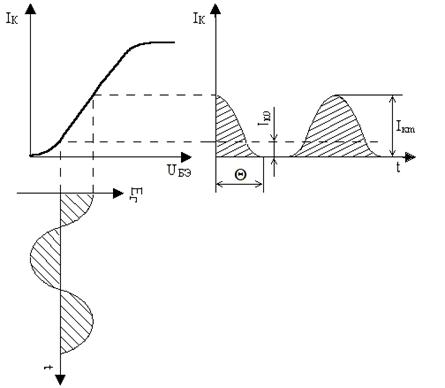

Режим В более близок к режиму отсечки, рис. 2.66. В выходной цепи протекает некоторый ток вне зависимости от наличия сигнала на входе (I_к0 = 0,03…0,15 I_km).

Рис. 2.66. Работа транзистора в режиме В.

Основной ток в выходной цепи транзистора существует только примерно в течение полупериода входного сигнала. Это повышает КПД схемы до 60…70 %.

Из-за изгиба нижнего участка СДХ угол отсечки >90^о. Углом отсечки называют изменение фазового угла усиливаемого сигнала за время, в течение которого выходной ток изменяется от максимального до нулевого значения.

Недостатком режима являются относительно большие нелинейные искажения. Для их уменьшения иногда используют промежуточный режим АВ.

Режим преимущественно используется в мощных выходных усилительных каскадах.
