Крепление вертикальных стенок котлована

Крепление вертикальных стенок котлованов и траншей

Относится к вспомогательным работам. Котлованы выполняют без креплений с вертикальными стенками при условиях:

-грунт должен быть с неразрушенной структурой, без трещин и сколов;

-в грунтах с естественной влажностью;

-при глубине выемки до:

-песчаный грунт-1,0м;

-супесчаный-1,25м;

-суглинистый, глинистый-1,5м;

-особоплотный,нескальный-2м;

Во всех остальных случаях выемки разрабатывают или с откосами, или с временными креплениями вертикальных стенок. Часто используют при реконструкциях или в стесненных условиях.

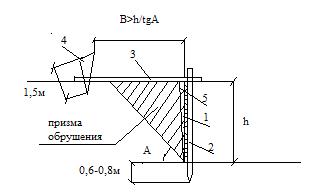

Анкерное крепление

1-щиты крепления (забирка);

2-стойка;

3-анкерная тяга (анкер);

4-свайка;

5-небольшой объем обратной засыпки;

А-угол естественного откоса;

Вертикальные стойки устанавливают на расстоянии 2м друг от друга. Щиты крепления выполняют из досок толщиной 50мм и шириной 250 мм. Щиты могут быть сплошными или с прозорами на ширину доски.

Если глубина выемки более 3м или грунты несвязные, то забирку выполняют сплошную. В связных грунтах естественной влажности при глубине котлована до 3м щиты выполняют с прозорами.

Анкерную тягу крепят за призму обрушения и для удобства производства работ прячут в землю.

Подкосное крепление.

1-щиты крепления (забирка);

2-стойка;

4-свайка;

5-небольшой объем обратной засыпки;

6-подкос;

7-бобышка (брусок);

Для устройства подкосов необходимо увеличивать размеры котлована, что увеличивает объемы земляных работ и соответственно продолжительность, и стоимость работ.
