Лекция № 3

Тема: Топографические съемки

Подтема: Тахеометрическая съемка

Сущность любой топографической съемки заключается в определении положения точек местности относительно опорных. Опорные точки – это точки с известными плановыми координатами и высотами. Они называются точками планово-высотного съемочного обоснования.

Теодолитную съемку, тахеометрическую съемку и мензульную съемку названия определены приборами, применяемыми при съемке. Теодолитная съемка производится с помощью теодолита, тахеометрическая – тахеометром, мензульная с помощью специального комплекта – мензулы.

Сущность тахеометрической съемки иллюстрируется на рис. 17.

Рис. 17

Точки А и В являются точками планово-высотного съемочного обоснования, относительно которых определяется положение точки М. Это положение фиксируется следующими величинами:

a) Горизонтальным углом β между направлением на точку М с точки А и опорным направлением АВ.

b) Вертикальным углом или углом наклона υ линии АМ к горизонту.

c) Наклонным расстоянием D с точки А до точки М.

Эти три величины должны быть измерены в поле. Поскольку они одновременно измеряются для определения положения точки М, то такая съемка называется тахеометрической от греческого слова тахео – быстрый.

В современных тахеометрах вместо величин υ и D измеряются соответственно: h – превышение точки М над точкой А или горизонтальной плоскостью Р и S – горизонтальная проекция наклонного расстояния D.

Исходя из сущности тахеометрической съемки следует, что для ее выполнения в простейшем случае следует применять теодолит и нивелирную рейку. При этом теодолитом измеряется горизонтальный угол β и вертикальный υ, а по нитяному дальномеру с помощью нивелирной рейки – расстояние D. В этом случае теодолит с нитяным дальномером является уже тахеометром. Кроме нитяных дальномеров используются оптические и электронные. Такие тахеометры соответственно и называются оптическими и электронными.

Оптические тахеометры делятся на: тахеометры с двойным изображением – там вместо нитяного дальномера установлен дальномер с двойным изображением:

а) номограммные;

б) внутрибазовые.

Дальномеры с двойным изображением бывают:

а) с постоянным паралактическим углом и переменной базой;

б) с постоянной базой и переменным паралактическим углом.

К дальномерам с постоянным паралактическим углом относятся нитяной дальномер(рис. 18.а) и клиновый (рис. 18б).

а)

б)

Рис. 18

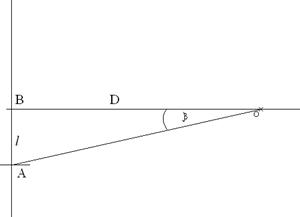

Оптический клин в таком дальномере наклоняет визирный луч на постоянный угол β. Этим клином перекрывается лишь половина объектива, вторая половина – свободна. В результате в перекрестии сетки нитей видны точки А и В одновременно. Разность отсчетов по рейке в этих точках определяет значение переменной базы l. Тогда расстояние D будет равно

В дальномере с постоянной базой наоборот изменяется параллактический угол β (рис. 19). В этом случае измерение угла β достигается при совмещении изображений А и В концов специальной рейки – базы постоянной длины l.

Рис. 19.

В зависимости от измеряемого расстояния линза 1, перекрывающая лишь половину объектива перемещается параллельно плоскости базы АВ. В результате значение параллактического угла β будет другим. На рис. 20 это иллюстрировано при большом удалении базы АВ от прибора.

Рис. 20.

Для совмещения изображения точек А и В линзу 1 пришлось переместить вдоль указанного направления на величину d. В приборе конструктивно предусмотрена зависимость между изменением угла β и величиной d. А непосредственно от величины d переходят к расстоянию D. При этом математическая зависимость D и β остается такая же, что и предыдущем случае с переменной базой.

В номограммных тахеометрах горизонтальное расстояние, вычисляемое по специальной формуле определяется по номограмме. Также определяется и превышение.

Во внутрибазовых дальномерах база находится в приборе. При этом одна зрительная труба наводится на определяемую точку. База l располагается перпендикулярно к измеренному отрезку D. Вторая зрительная труба, совмещенная с вертикальным и горизонтальным кругами, служит тоже для визирования на точку М, но с целью измерения угла β (рис. 21). Тогда расстояние D будет:

Рис. 21.

Способы построения планово-высотного съемочного обоснования

Исходя из сущности тахеометрической съемки следует, что точки А и В являются точками планово-высотного обоснования. Они могут быть получены в результате проложения теодолитных ходов. Такие точки будут плановым обоснованием. Если же вдоль теодолитного хода проложить нивелирный и определить высоты этих точек, то такое обоснование угла будет планово-высотным. В качестве такого обоснования могут быть точки любых опорных геодезических сетей с известными плановыми x, y и высотными H координатами.
