Петльовий вібратор

Чвертьхвильовий вертикальний вібратор

Таку антену часто називають штировою або несиметричний вібратор. Така антена застосовується в переносних і мобільних пристроях зв'язку. Такий вібратор має кругову в горизонтальній площині й спрямовану у вертикальній (рис.2.7).

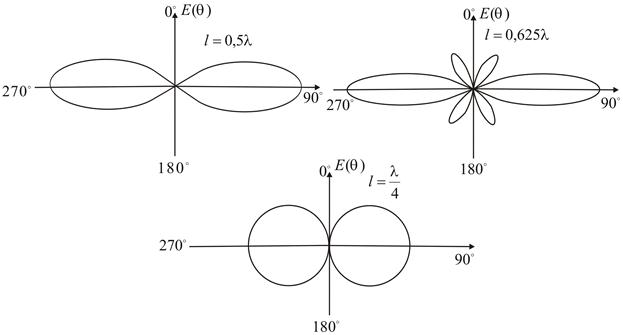

Діаграми спрямованості у вертикальній площині

Рисунок 2.7

Штирова антена з має ємнісний характер. Для поліпшення параметрів такої антени потрібно настроїти її в резонансі. Для цього послідовно з нею включають котушку індуктивності. Кращим варіантом є випадок, коли індуктивність включається по середині вібратора.

Петльовий вібратор (рис.2.8) у горизонтальній площині має кругову діаграму спрямованості. У вертикальній площині ця антена має спрямовані властивості. Резонанс опір петльового вібратора становить 300 Ом.

Рисунок 2.8

Тема 3. Радіоприймальні пристрої
