Токопроводы, шинопроводы и внутренние проводки



Токопроводом называют линию электропередачи, токоведущие части кото­рой выполнены из одного или нескольких жестко закрепленных алюминиевых или медных проводов или шин и относящихся к ним поддерживающих и опорных конструкций и изоляторов, защитных оболочек (коробов). Шинопроводом назы­вают защищенные и закрытые токопроводы, выполненные жесткими шинами. Шинопроводы до 1 кВ применяют в цеховых сетях промышленных предприятий, более I кВ — в цепях генераторного напряжения для передачи ЭЭ к повышаю­щим трансформаторам электростанций. Токопроводы 6—35 кВ используются для магистрального питания энергоемких предприятий при токах 1,5—6,0 кА. Шинопроводы до 1 кВ промышленных предприятий (комплектные токопроводы) монтируют из стандартных секций заводского изготовления.

Отдельные секции 1 такого токопровода (рис. 1.33, а) состоят из коробов с размещенными в них эле­ментами токопроводов, ответвлительной 3 и вводной 2 коробок, присоединенных через ответвительную секцию 4 к магистрали 5. Комплектный шинопровод, вы­пускаемый трех- и четырехпроходным (рис. 1.33, б) состоит из секций в виде отрезков шин 1, закрепленных на прокладках 3 в коробке 2 с зажимами 4 для присоединения электропотребителей. Длина таких секций по условиям транспортировки не превышает 6 м. Короба шинопроводов необходимы для защиты от внешних воздействий, иногда их используют в качестве нулевого проводника.







Рис. 1.33. Общий вид компактного токопровода на напряжение до 1 кВ (а) и конструкция шинопровода (б)

Жесткий симметричный токопровод 6—10 кВ выполняется из шин коробчато­го сечения, жестко закрепленных на опорных изоляторах, прикрепленных к общей стальной конструкции по вершинам равностороннего треугольника. Токопровод может прокладываться открыто — на опорах или эстакадах, либо скрыто — в тунне­лях (рис. 1.34) и галереях.

Гибкий унифицированный симметричный токопровод 6—10 кВ наружного на­полнения является по существу двухцепной ВЛ с расщепленными фазами (рис. 1.35, а). Каждая фаза состоит из 4, б, 8 или 10 проводов марки А 600, располагаемых на поддер­живающих зажимах по окружности диаметром 600 мм. С помощью специальной систе­мы подвески на изоляторах все три фазы размещаются по вершинам треугольника и кре­пятсяк опорам. Для предотвращения схлестывания фаз между собой в пролетах уста­навливаются межфазовые изолирующие распорки.

У гибкого токопровода 35 кВ (рис. 1.35) фазы состоят из трех проводов, марки А 600, закреплены в кольца и посредствам несущего стального троса под­вешены на изоляторах к опоре. Опоры гибких токопроводов, сооружаемые из же­лезобетона или стали, устанавливаются через 50—100 м. Отпайки от токопрово­дов к электропотребителям выполняются шинами или голыми проводами. Харак­теристики шинопроводов и токопроводов приведены в приложении П 1.17.

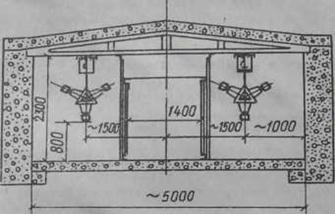

Рис. 1.34. Прокладка жесткого симметричного токопровода 6—10 кВ в туннеле

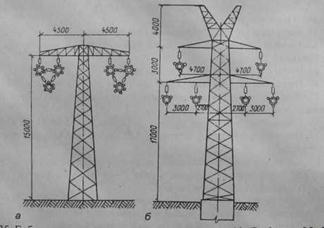

Рис.1.35. Гибкие симметричные токопроводы: а – на 10 кВ; б – на 35 кВ.

Внутренними электропроводками называются провода и кабели с электро­установочными и электромонтажными изделиями, предназначенные для выпол­нения внутренних сетей в зданиях. Они выполняются открытыми и скрытыми, в большинстве случаев изолированными проводами, прокладываемыми на изоля­торах или в трубах. Кабели прокладываются в каналах, полах или стенах. Иногда к внутренним электропроводкам относят также токопроводы (шинопроводы) це­ховых сетей промышленных предприятий.
