Утворення аустеніту при нагріванні

Перетворення при нагріванні і охолоджуванні сталі

Процес утворення аустеніту при нагріванні вуглецевої сталі складається з поліморфного перетворення a ® g і розчинення в аустеніті цементиту.

При нагріванні евтектоїдної сталі з початковою перлітною структурою вище А_С1 відбувається утворення зародків аустеніту на базі фазових флуктуацій на міжфазних поверхнях між феритом і цементитом. Подальше зростання зародків відбувається за рахунок різної концентрації вуглецю на межах «цементит-аустеніт» і «ферит - аустеніт», внаслідок чого спостерігається дифузійне перенесення вуглецю від першої межі до другої і розчинення цементиту для відновлення рівноваги. Після повного розчинення цементиту аустеніт є неоднорідним, і потрібна деяка витримка для досягнення його однорідності (гомогенізації).

Оскільки межа між складовими перліту (феритом і цементитом) дуже поширена, то перетворення починаються з утворення великої кількості малих зерен. Розмір цих зерен характеризує величину початкового зерна аустеніту (рис. 9).

При підвищенні температури зерна аустеніту починають зростати, і залежно від кінетики цього процесу розрізняють два типи сталей: спадково дрібнозернисті і спадково грубозернисті. Перший тип сталей характеризується малою схильністю, а другий – підвищеною схильністю до зростання зерна. Таким чином, спадкова зернистість характеризує схильність аустенітного зерна до зростання.

Спадкова зернистість залежить від наявності нерозчинених в аустеніті дисперсних карбідів, оксидів і нітридів, які розміщуються біля меж зерен і надають бар'єрну дію при зростанні зерна. Це обумовлює вплив розкислювання сталі і її хімічного складу. Спокійні сталі, розкислені при виплавці алюмінієм, ванадієм, титаном, є спадково дрібнозернистими. Карбідо- і нітридотвірні елементи (Cr, Mo, W, V, Nb, Ti, Zr) затримують зростання зерна аустеніту, причому, чим стійкіші до розчинення при нагріванні утворюються фази, тим сильніший ефект.

Киплячі сталі, розкислені при виплавці тільки марганцем, є спадково грубозернистими. З легуючих елементів збільшують схильність до зростання зерна марганець і бір.

Після розчинення бар'єрів, які стримують зростання зерна в спадково дрібнозернистій сталі, воно починає швидко зростати. При нагріванні вище 950…1000°С розмірів зерен в спадково дрібнозернистій сталі може бути навіть більше, ніж в спадково грубозернистій сталі при цій температурі.

Зерно аустеніту, одержаного в сталі в результаті термічної обробки, називається дійсним, і його розмір залежить від температури і тривалості витримці при нагріванні.

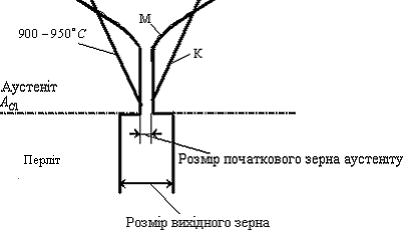

Рисунок 9 - Зростання зерна аустеніту при підвищенні температури для грубозернистих (К) і дрібнозернистих (М) сталей

На властивості сталі впливає тільки дійсний розмір зерна. Розмір спадкового зерна на властивості не впливає. Від величини зерна майже не залежать статичні характеристики (НВ, s_У, s_0,2,), але сильно знижується при його збільшенні ударна в'язкість і підвищується поріг холодноламкості.

Перетворення перліту в аустеніт може відбуватися в повній відповідності з діаграмою стану „залізо-цементит" лише за умови дуже повільного нагрівання. У реальних умовах перетворення проходить при температурах вище, ніж А_1, і чим швидше відбувається нагрівання, тим інтенсивніше і при вищій температурі воно відбувається. Процес перетворення перліту на аустеніт швидшає також при підвищенні змісту вуглецю в сталі і збільшенні дисперсності ділянок перліту.

Наведені положення стосуються тільки евтектоїдної сталі, а доевтектоїдної і заевтектоїдної сталі матимуть структуру однорідного аустеніту лише при нагріванні вище лінії, відповідно, А_С3 і А_сm.

Дата добавления: 2014-01-07
