Передача сигналів у середовищі

Фізичний рівень.

Сигналом називається бажаний рівень напруги, інтенсивність світлового випромінювання або модульовані електромагнітні хвилі, які виникають у середовищі передачі даних. Всі такі сигнали можуть переносити інформацію.

На даний момент у електроніці та електротехніці використовуються 2 типи сигналів: аналогові та цифрові (дискретні).

Аналоговий сигнал характеризується тим, що є неперервним у часі; відповідно, він має неперервний графік залежності напруги від часу.

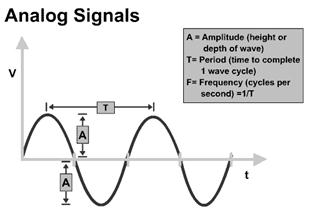

Рис. 1.5.1. Аналоговий сигнал

Цифровий сигнал ще називають дискретним (перервним), оскільки його графік залежності напруги від часу має наступний вигляд:

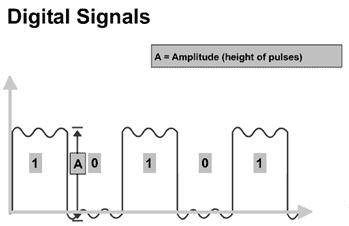

Рис. 1.5.2. Цифровий сигнал

Говорять, що дискретний сигнал (дискретні імпульси) мають форму квадратної хвилі; вона характеризується практично миттєвим переходом від високого рівня напруги до низького і навпаки. У сучасних цифрових пристроях така форма сигналу досягається за рахунок накладання синусоїдальних сигналів кратних частот (так зване перетворення Фур’є).
