Структура СДЭС



Под структурой сети принимают совокупность элементов сети и связи между ними.

Учитывая тот факт, что СДЭС является большой системой, можно декомпозировать сеть на составные части по нескольким критериям, т.е. можно говорить о логической структуре сети, о физической структуре, об организационно-технической структуре, об эталонной структуре и т. п.

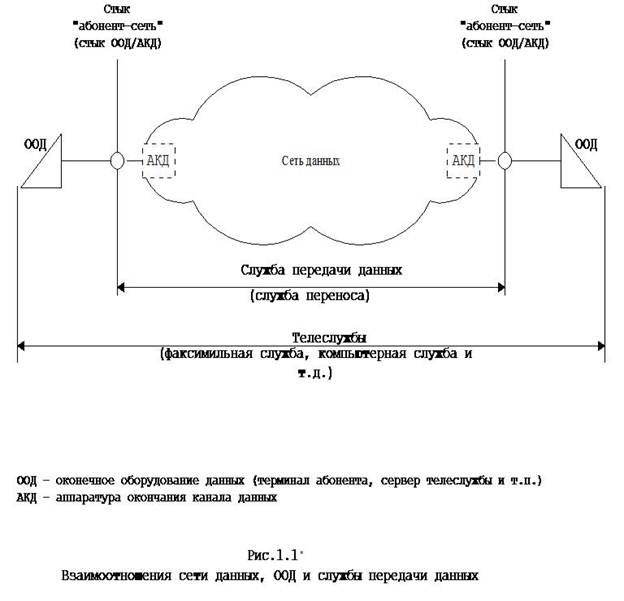

Сети ПД не включают в себя оконечное оборудование данных (ООД). Соответственно, службы ПД не включают в себя функции ООД. Рекомендуемое Международным союзом электросвязи (МСЭ) в Рекомендации F.600 взаимоотношение ООД и службы ПД показано на рис.1.1*.

В указанных выше РД не устанавливаются требования к внутреннему устройству сетей данных. Могут применяться различные сетевые архитектуры, типы и иерархии сетевых узлов. Они могут выбираться операторами сетей при условии соблюдения требований РД

В основе каждой возможной структуры лежит некоторая модель, учитывающая состав элементов, существенных для описания СДЭС по выбранному критерию.

Логическая структура показывает основные элементы СДЭС, определяющие принцип ее функционирования (Рис.1.2).

Рис.1.2. Модель логической структуры СДЭС.



Элементами данной модели являются терминалы пользователей, транспортная подсистема, включающая каналы и центры коммутации и средства реализации телеуслуг, поставляемых сетью. Реализация основных функций сети контролируются подсистемой управления.

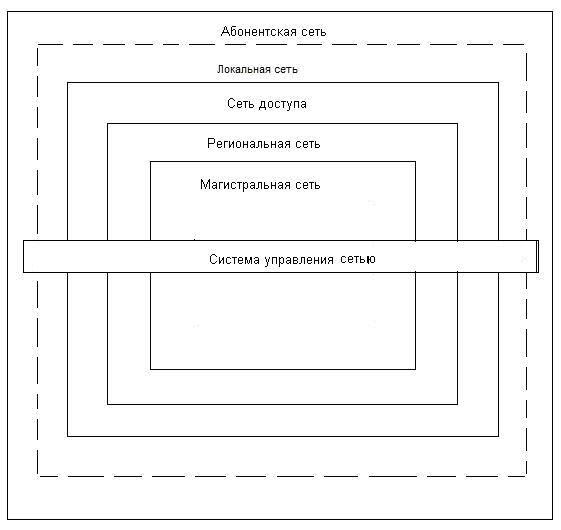

Модель физической структуры сети (рис.1.3) раскрывает совокупность средств, обеспечивающих обмен сообщениями в сети. Эти средства образуют абонентские сети, сети доступа, региональные сети, магистральные сети. Более подробно функции этих сетей по обеспечению обмена сообщениями будут раскрыты при рассмотрении функционирования конкретных сетей документальной электросвязи.



Рис. 1.3.Модель физической структуры СДЭС.

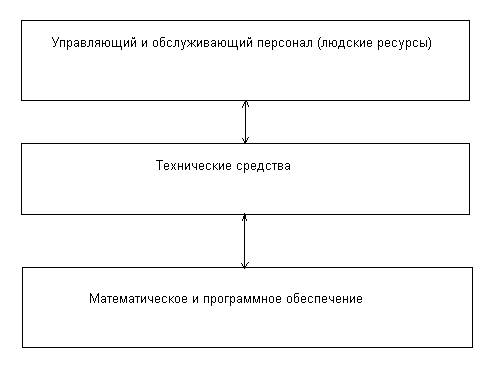

Организационно-техническая структура сети раскрывает совокупность ресурсов сети, необходимых для ее успешного функционирования (рис 1.4)



Рис. 1.4. Модель организационно-технической структуры СДЭС.



Людские ресурсы и технические средства в этой модели в комментариях не нуждаются. Рассмотрим подробнее состав и функции математического и программного обеспечения (МПО).

МПО подразделяются на внутреннюю и внешнюю системы.

Внешняя система включает средства подготовки и реализации на ЭВМ комплекса прикладных (пользовательских) задач.

Внутренняя система включает алгоритмы и программы функционирования сети в части управления распределением потоков информации в сети, а также управление информационными процессами на различных этапах прохождения информации по сети (ввод от пользователя, накопление, преобразование, формирование массивов, вывод к пользователю).
