Види графіків

Графіки для технічного аналізу будують в координатах «ціна (вертикальна вісь) — час (горизонтальна вісь)». Ціни, котрі відображаються на графіках, бувають 4 основних видів:

• ціна відкриття (open) — ціна на початок часового періоду або торгової сесії;
• ціна закриття (close) — ціна на кінець часового періоду або торгової сесії;
• найбільша ціна (high) — найбільша ціна за вибраний період часу або за торгову сесію;
• найнижча ціна (low) — найнижча ціна за вибраний період часу або за торгову сесію.

Торговий термінал MetaTrader дозволяє будувати графіки різних періодів — починаючи від 1-хвилинного (1М) та закінчуючи місячним (Monthly).

Способи побудови графіку можуть бути різними, розглянемо основні з них:

Лінійний графік (Line chart). Лінійний графік будують на основі одного зі значень ціни (Open, High, Low або Close), зазвичай ціни закриття, що мала місце на кінець кожного періоду часу, по якому будується графік. Наприклад, якщо вибрано період побудови 1 година, то для формування лінійного графіку буде використана ціна закриття торгівлі за кожну конкретну годину (остання торгова ціна за цю годину). Основним недоліком такого графіку є відсутність інформації про рух ціни протягом кожного періоду (див. мал. 1-3, що ілюструє різні способи побудови графіка — по тим самим торговельним цінам).

Графік барів (Bar chart). Для побудови барів використовують максимальні (high) і мінімальні (low) ціни торговельної сесії, які з’єднують вертикальною лінією. На цій лінії короткими відрізками відзначають ціну відкриття (ліворуч — open), і закриття (праворуч — close) за даний період. Сукупність таких барів у часі утворює графік руху ціни.

Японські свічі (Candles). Японські свічі, як і бари, відображають чотири основні ціни: high, low, open і close. На японських свічах ціни відкриття і закриття формують тіло свічі. Щоб показати, що відбувався ріст ціни, тобто ціна відкриття була нижче ціни закриття, тіло свічі залишають порожнім (біла свіча). Якщо ціна падала, тобто ціна відкриття вище ціни закриття, тіло свічі зафарбовують (чорна свіча). Рух ціни протягом періоду часу на японській свічі показують у вигляді верхнього й нижнього вертикальних відрізків, що з’єднують тіло свічі відповідно з low і high цінами, такі відрізки звуть тінями свічі.

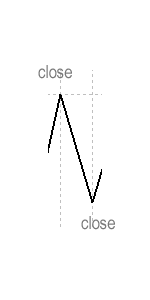

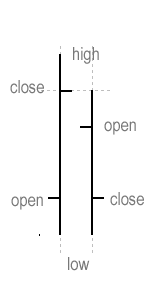

Мал. 8.1. Лінійний графік	Мал. 8.. Графік барів	Мал. 8.3. Японські свічі

8.3. Типи трендів

Тренд (тенденція) — напрямок, в якому рухаються ринкові ціни, точніше, напрямок руху максимумів та мінімумів цін.

Розрізняють три типи трендів.

Висхідний (бичачий) тренд — ціни рухаються угору: кожний наступний мінімум і максимум вище кожного попереднього. Лінія, що обмежує такий тренд знизу і проходить через мінімальні значення, називається лінією підтримки (support line). При висхідному тренді нам важливо мати границю саме знизу, тому що в цьому випадку ми робимо ставки на підвищення ціни. Перетинання лінії тренду, котра обмежує ціни знизу, може сигналізувати про те, що загальний тренд на підйом ціна або слабшає, або взагалі змінює напрямок.

Мал. 4. Висхідний тренд

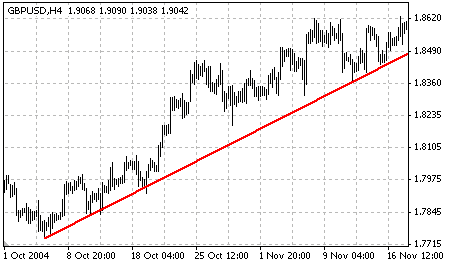

Мал. 8.5. Висхідний тренд на чотиригодинному графіку GBP/USD

Спадний (ведмежий) тренд — ціни рухаються вниз: кожний наступний мінімум і максимум нижче пожного попереднього. При спадному тренді нас цікавить лінія тренду, котра обмежує ціни зверху і зветься лінією опору (resistance line). В період панування на ринку «ведмедів» ми продаємо — граємо на зниження ціни, тому для нас важливо тільки обмеження цін зверху. Перетинання або пробиття цінами ліній опору попереджує нас про можливість ослаблення тренду або навіть про його зміну.

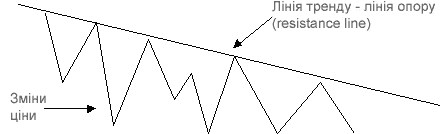

Мал. 8.6. Спадний тренд

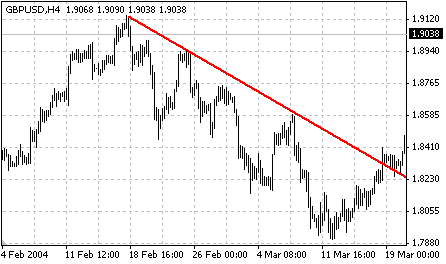

Мал. 8.7. Спадний тренд на чотиригодинному графіку GBP/USD

Бічний (flat) тренд — певного напрямку руху ціни нагору або вниз не спостерігається. Для нього теж існують лінії підтримки й опору, але відсутній явно виражений рух цін нагору або вниз.

Мал. 8.8. Бічний тренд

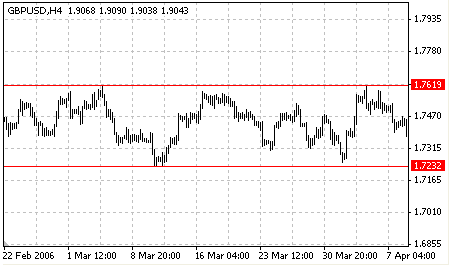

Мал. 8.9. Бічний тренд на чотиригодинному графіку GBP/USD
