Меню прибора
Структура меню приведена на рисунке 8. 1) Пункт меню «his» содержит данные, участвующие в вычислении значения температуры точки росы по результатам последнего измерения. После входа в этот пункт меню на индикаторе с периодичностью 5 секунд будут индицироваться следующие параметры:
2) Пункты меню UF и г - задаваемая толщина пленки конденсата (%) и гистерезис. 3) Пункты меню А, b и b1 - калибровочные коэффициенты. 4) Пункты меню 4L и 20L - задают выходной токовый сигнал 4 и 20 мА соответственно для тестирования регистрирующего устройства. 5) Пункт меню А1 - параметр, определяющий минимально допустимую разность между температурой конденсации и температурой испарения. 6) Пункт меню FL - параметр, определяющий максимально допустимую толщину пленки конденсата. 7) Пункты меню dt и PU - параметры, определяющие критерий достоверности измерения точки росы. 8) Пункт меню test - режим ручного тестирования прибора. 9) Пункт меню «CAL» - режим калибровки. Этот параметр может принимать значения «on» - включен или «of» - выключен. Этот параметр соответственно включает или отключает режим генерации пилот-сигнала. Пилот-сигнал ‑ это импульс тока, величиной 24 мА, длительностью 2 секунды на токовом выходе преобразователя температуры точки росы «КОНГ-Прима-2» (пилот-сигнал используется при калибровке преобразователя на поверочном комплексе «КОНГ»). В программе предусмотрен автоматический выход из любого пункта меню через 4 минуты при отсутствии каких-либо действийоператора. Автоматическая настройка алгоритма на измерение точки росы по влаге предусматривает анализ конденсирующихся компонент по скорости изменения фотосигнала и осуществляется следующим образом. 1. После подачи питания на прибор производится измерение точки росы при уровне фиксации, установленном в пункте меню UF ( по умолчанию 90% от максимального сигнала перед началом охлаждения, принятого за 100%). При этом, для исключения влияния шумов, температура конденсации фиксируется на уровне = 90%, а температура испарения на уровне UF+r= 92%, где r- гистерезис (по умолчанию 2%). Измеренная точка росы выдается на индикатор и сохраняется в памяти. Пусть, например, измеренная точка росы Тр(90)= - 5,7°С. 2. Следующее измерение производится при уровне фиксации (UF– 15)%, т.е. по умолчанию 75%. Измеренная точка росы сравнивается с предыдущей. Если разница между измеренными значениями точки росы на 90% и 75% не превышает значения, установленного в пункте меню dt (по умолчанию dt=3) предполагается, что и в первом и во втором случаях зафиксирована конденсация влаги, измеренное значение Тр(90)= - 5,7°С сохраняется в памяти прибора (t4 в пункте his) и прибор производит серию из 10 измерений на уровне, установленном в пункте UF. По истечении 10 замеров или отличии текущего измеренного значения от хранящегося в памяти (t4 в пункте his) более чем на величину dt, проверка на более низком уровне повторяется.Если разница точек росы на уровне UF и (UF – 15) превышает значение dt, значение точки росы Тр(UF-15) сохраняется в памяти, но на индикатор не выводится. При этом в следующем измерении уровень фиксации точки росы понижается на величину PU (по умолчанию 10%). Пусть, например, Тр(UF-15)=-12,2°С. Разница точек росы превышает 3°С составляет 6,5°С. Следовательно, значение -12,2 на индикатор не выводится и следующее измерение происходит при уровне фиксации 60%. 3. Измеренное значение на уровне фиксации на величину PU ниже предыдущего (60%) сравнивается с предыдущим измеренным (-12.2°С). Если разность значений не превышает величину, установленную в пункте dt (3°С), по аналогии с предыдущим, значение -12,2, измеренное на уровне 75% считается верным, выводится на индикатор и записывается в ячейку t4 в пункте his. После этого также производится 10 измерений на выбранном уровне фиксации (75%). Если условие по dt не выполняется, происходит дальнейшее понижение уровня фиксации на величину PU по отношению к предыдущему. Минимальное значение уровня фиксации определяется значением, хранящемся в пункте меню FL (по умолчанию 50%). Если, например, Тр(60%)=-13,1°С, предполагается, что Тр(75%)=-12,2 измерена по воде и дальнейшие 10 измерений производятся на уровне фиксации 75%. Настройка прибора КОНГ-Примы-2 на измерение углеводородов (в индикаторном режиме) 1. Выключить питание. Снять перемычку, установленную между контактами 4 и 5 клеммной колодки прибора. 2. Включить питание. После появления на дисплее прибора сообщения " H 99.9 " активизировать правую магнитную кнопку:

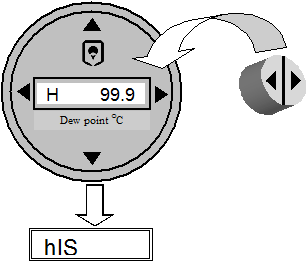

3. После появления сообщения " hIS ", активизируя верхнюю или нижнюю клавиши, найти " UF ". Далее активизировать правую магнитную кнопку. После чего на индикаторе появится " P 0090 ", причем крайняя правая цифра будет мигать:
Мигание символа указывает на то, что данный разряд доступен для изменения. Изменение производится с помощью верхней (+1) или нижней (-1) кнопок. Смена позиции разряда производится с помощью левой кнопки. Установите значение P=0095 и активизируйте правую кнопку - установленное значение изменено в EEPROM и произойдет выход в меню прибора:
4. Аналогичным образом изменить значения следующих параметров:
PU = 0000 dt = 100.0 r = 0001 FL = 008.8 5. Выключить питание. Установить перемычку между контактами 4 и 5 клеммной колодки прибора.
