Жесткость подвеса. (вернуться к оглавлению)

C_x = F_x/x = C_{x растяж}+ C _изгиб

Жесткость на растяжение:

для 3 имеем z/l = F_z/E*S; E - модуль упругости; S – сечение.

S =π * D ²/4 S = a*b

Cz=Fz/z =2*E*S /l

Cx=Cy

Fx = T _упр;

Tупр = 2*T0*sin(a) ≈2*T0*a =

=2*T0*sin(arct(x/l)) ≈2*T0*x/l=Fx

Cизг= Fx/x =2*T0/l

Cz>>Cизг x,y

Cz=2*E*S/l + 2*T0/l =Cy

Cx=Cy=Cz=2*E*S/l + 4*T0/l

F = m*ax; T =T0+m*ax;

F = /2*l =()/2*l

p[кг/м] – масса единицы длины.

Δ f = f - f ₀ = Δ f (m * a_x)

U = U_m * sin(ωt); ω = ω ₀+ Δ ω; ω =2* π*f

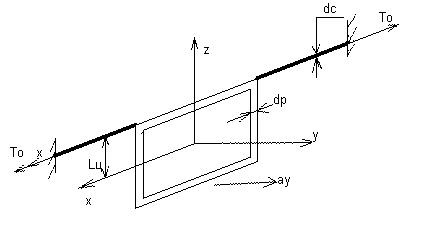

Представлен маятниково-струнный подвес, рабочим движением которого является угол закрутки торсионов .

Как обеспечить С_a=min

C_b=C_γ>>C_α | è C_x,C_y,C_z

Отсюда получаем

- торсионная жесткость (жесткость на кручение)

-статический полярный момент инерции сечения струны

C_a<<C_b=C_g C_x>>C_y=C_z=f(T_o)

G - модуль упругости второго рода.
