Генераторные фотопреобразователи

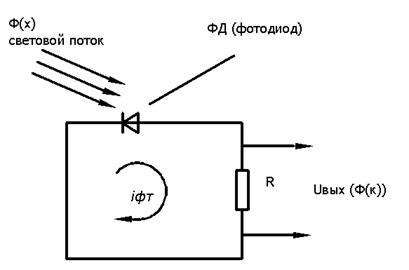

В фотоэлектрических методах измерения используются различные электрические эффекты, возникающие при освещении некоторых материалов световыми лучами. Энергия светового потока преобразуется в электрическую энергию.

Uвых => ΔU(Ф(х))

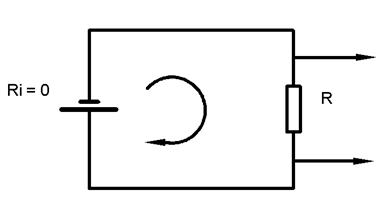

В качестве нагрузки может служить измерительный прибор, реле.

U₀=V₀+U_RH

R_i = высокое внутреннее сопротивление Фотодиод

Зависимость силы фототока i от напряжения при различных значениях светового потока Ф.

Световой поток может меняться в том числе и при смещении маятника ЧЭ акселерометра

Данная схема используются во многих акселерометрах, она восприимчива к субмикронным смещениям, кроме того не механического воздействия на подвижные элементы

2.2 Магнитоэлектрические преобразователи.

Основаны на прямом использовании закона электромагнитной индукции. Если подвижной системе сообщить перемещение, то в катушке будет индуктироваться электрический сигнал.

В отсутствии внешних источников питания на выходе получаем электрический сигнал.

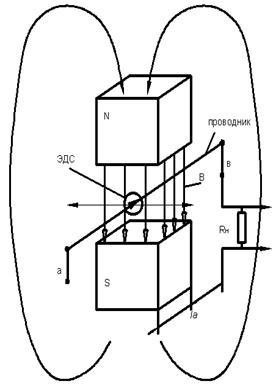

Магнитная сила сформирована полем постоянных магнитов, в зазоре которых помещен проводник. Поле характеризуется индукцией В. Линии индукции замыкаются образуя поле диполя. Если проводник в зазоре движется в направлении х, в нем наводится ЕДС:

la – активная часть проводника, находящаяся в магнитном поле.

B– индукция магнитного поля,

N- число витков, если замкнуты концы.

По правилу правой руки ток, ЭДС, В.

Если проводник закреплен на маятниковом ЧЭ, то F – сила демпфирования.

Устройство по сути – электромагнитный демпфер с реулируемым демпфированием.

Генераторный датчик скорости. В нем обеспечивается непосредственное преобразование механической величины в электрический сигнал. Одновременно является и прямым и обратным преобразователем.

На выходе имеем U_i=i R_H.

Обратное преобразование, когда заданный ток создаст силу:

Такие преобразователи создают основу класса автоколебаний.

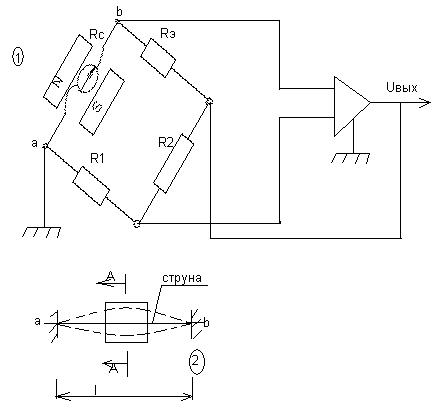

Струнный автогенератор, в котором используется обратимый преобразователь, имеет следующую схему:

Растянутая струна с точками вывода a и b

Вызываются автоколебания на собственной частоте:

В начальный момент мостовая схематически сбалансирована, Rэ=Rc, R1=R2, т. е. связь между входом и выходом нулевая. При возникновении колебаний, внутри плеча появляется ЭДС, мост становиться разбалансирован.

;

График равновесия системы:
