Лицьова маска

З ПІДВОДНИМ БЛОКОМ ГІДРОАКУСТИЧНОГО ЗВ’ЯЗКУ

ТИПУ МК-ІІ

ЗАГАЛЬНІ ЗВЕДЕННЯ ПРО ВИРІБ

Тип і найменування – лицьова маска з підводним блоком гідроакустичного зв’язку.

Призначення – лицьова маска з підводним блоком гідроакустичного зв’язку призначена для забезпечення гідроакустичного зв’язку на глибинах до 42 метрів між водолазом та оператором на поверхні.

ТЕХНІЧНИЙ ОПИС

ТА ІНСТРУКЦІЯ ПО ЕКСПЛУАТАЦІЇ

1. Основні технічні параметри:

Найменування параметрів	Показники
Робоча глибина, м
Номінальний радіус дії, м	50 – 500
Частота діючих каналів зв’язку, кГц (тип модуляції)	32,768 (верхня бокова частота)
Діапазон відтворюваних частот, кГц	300-3000
Діапазон автоматичного регулювання рівня сигналу, дБ
Головний телефон:	п’єзокерамічний із компенсатором по гідравлічному тиску
Вихідна акустична потужність, Вт	0,5

Лицьова маска типу МК-ІІ перевірена та відповідає вимогам ЕN-250.ЕС (Європейська директива 93/68/ЕЕС).

Комплект поставки:

В комплектність поставки входять:

маска лицьова типу МК-ІІ.......................................... 1 шт.;

підводний блок гідроакустичного зв’язку................. 1 шт.;

шланг подачі повітря низького тиску....................... 1 шт.;

батарейки акумуляторні...................................... 1 компл.;

зарядовий устрій....................................................... 1 шт.;

паспорт....................................................................... 1 шт.

3. Технічний опис:

Лицьова маска має внутрішню гумову обтюрацію. Передня частина маски плоска. В масці маються спеціальні внутрішні об’єми для використання окулярів. Пристрій для приєднання дихального клапану має місце для розміщення мікрофону. Головне кріплення складають п’ять ременів з сталевими пряжками. Широкий і м’який край маски прижимається до лиця легким натисненням і облягає по контуру лиця, що забезпечує ефективність герметизації. Повітря, яке вдихається і видихається ніколи не змішується, так як є окремі канали для повітря, яке вдихається та видихається. Таким чином, повітря з СО₂, що видихається при легеневій вентиляції, виводиться тільки поза маску по окремому каналу через запірний незворотній клапан. Коли повітря, яке вдихається, проходить через дихальний клапан, останній запобігає створення конденсату і повітря, що вдихається, попадає в середину маски. Таким чином, система працює автоматично (автоматична система вдиху та видиху повітря).

3.1. Устрій зменшення внутрішнього обсягу маски – призначено для зменшення обсягу повітря в середині маски, а також для зменшення плавучості маски. Краї маски виготовлені таким чином, щоб не допустити пошкодження оглядового скла.

Цей устрій дозволяє створити позитивну, негативну або нейтральну плавучість маски. Для найліпшої якості відео-огляду оглядове скло розташовано ближче до очей водолаза.

3.2. Дихальний клапан – забезпечує подачу повітря тільки під час вдиху. Функція даного клапану збалансована. Опір диханню може бути особо низьким, не дивлячись на різницю у вторинному тиску, яка може виникати під час забезпечення повітрям з берега (з поверхні). В дихальному клапані конструктивно розміщений окремий клапан, який запобігає попадання води, так як може виникнути обмерзання дихального клапану.

Повітря для дихання повинно відповідати вимогам Європейського стандарту ЕN-132 (примітка А) та бути очищеним та сухим.

3.3. Дихальний клапан з позитивним тиском – призначений для використання в зараженій воді. Клапан призначений для створення не великого позитивного тиску 200Па (20 мм водяного стовпця) у масці. Позитивний тиск (безпечний тиск) включається автоматично в період коли здійснюється перший вдих в масці. Це забезпечує те, що водолаз ніколи не забуде включити позитивний тиск і попереджує випадкове відключення останнього – тобто система роботи автоматична. Позитивний тиск зменшує ризик попадання води у рот або протечу води у середину маски (це особливо важливо, коли робота здійснюється в зараженій або смітній воді). Позитивний тиск у масці попереджує водолаза від лишніх витрат повітря. Але, якщо вода проникла в середину маски легко осушити (продути) натисненням кнопки на дихальному клапані.

Коли маска знята, чорний ричав на дихальному клапані повинен бути повернений у протилежну сторону від клапану (дихальний клапан при цьому зачиняється).

3.4. Підводний блок гідроакустичного зв’язку – мініатюрний звуковий передавач сигналів в діапазоні ультракоротких хвиль, встановлений на масці, та призначений для забезпечення зв’язку між водолазом (водолазами) та оператором на поверхні. В даній системі застосовується метод передачі інформації шляхом натиснення на кнопку для розмови (передачі звукового сигналу). Перевагу даної системи складає відсутність пауз в період розмови. Даний блок встановлений в районі правого вуха на лицьовій масці і складається з мікрофона і блока з кнопкою керування “натиснути для розмови”. У середині маски розташований телефон. Дана система проста в експлуатації та не потребує спеціальних знань.

3.5. Внутрішні акумуляторні батарейки – 4 типа 9В батарей: 2 основного типу і 2 вторинного призначення. Батарейки можливо заряджувати. Найліпший тип батарейок для використання – алкалинові типу 522 (або аналоги). Для забезпечення більшого дійства використовуються літієві 9В батарейки. Виробником маски пропонується використання батарейок типу “RBN-9” або батарейки з більшим терміном дії типу “RBN-9Н”. Дані типи батарейок мають можливість заряджуватись до 500 раз.

4. Використання.

4.1. Підготовка.

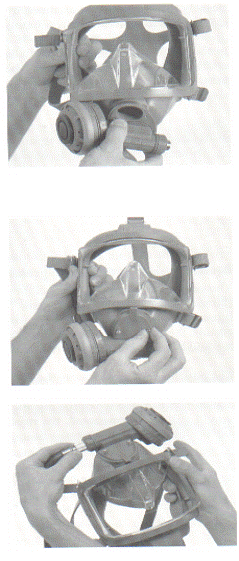

4.1.1. Приєднати дихальний клапан до маски товчком клапану в з’єднувальний пристрій і потім клапан повернути проти годинникової стрілки так щоб він увійшов в штокове з’єднання.

4.1.2. Встановити дихальний клапан в потрібне положення та закрутити шурупи.

Необхідно, щоб О-образне кільце було змазане змазкою.

4.1.3. Приєднати дихальний шланг до ди-хального клапану та стикувати їх вручну.

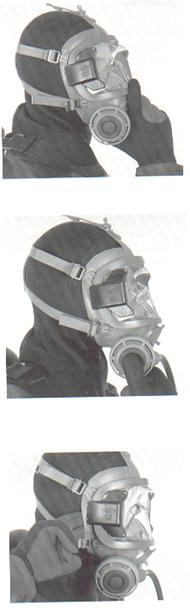

4.2. Надягання.

4.2.1. Встановити основу прокладки еквалайзера тис-ку в положення, яке забезпечує легке дихання через ніс.

4.2.2. Відтягнути маску на стільки далеко, як можливо і знову приєднати до лиця.

4.2.3. Підтягнути ремні (без застосування особливих зу-силь).

УВАЖНО ОГЛЯДАЙТЕ РЕМНІ!

СПОЧАТКУ НЕОБХІДНО НАТЯГУВАТИ НИЖНІ РЕМНІ, А ПОТІМ – ВЕРХНІ!

4.3. Якщо є необхідність, то придавити еквалайзер натис-ненням на дихальний клапан вверх.

4.4. Глибоко вдихнути для того, щоб включився автоматичний клапан позитивного тиску (в альтернативному випадку легко натиснути кнопку, як зазначено на мал.). Затримати дихання та перевірити прослухуванням наявність протікання води. Якщо є про-тікання води, то можливо волосся попало між маскою і лицем. В цьому випадку необхідно усунути виявлені проблеми.

4.5. Перевірити наявність позитивного тиску затримкою дихання та вставленням двох пальців між маскою та лицем. Сильне проходження повітря буде чути.

4.6. Зняття маски.

4.6.1. Звільнити ремні.

4.6.2. Відключити позитив-ний тиск натисненням чор-ного ричажка на дихально-му клапані.

4.6.3. Зняти маску.

5. Обслуговування.

5.1. Очистка.

5.1.1. Занурити маску і дихальний клапан в чисту воду.

5.1.2. Достати маску і дихальний клапан з води.

5.1.3. Натиснути кнопку для продувки повітрям дихального клапану до тієї пори, доки останній не обсохне та не відчиститься від сміття (грязі).

ДИХАЛЬНИЙ КЛАПАН З МАСКИ НЕ ЗНІМАТИ, ТАК ЯК ВІН МОЖЕ УПАСТИ ТА ОТРИМАТИ ПОШКОДЖЕННЯ!

5.2. Після довготривалого використання або коли устрій сильно забруднений.

5.2.1. Закрити клапан балона та включити позитивний тиск.

5.2.2. Від’єднати шланг низького тиску.

5.2.3. Зняти кришку розкрутивши шурупи.

5.2.4. Повернути дихальний клапан по годинниковій стрілці так, щоб він від’єднався та покласти його в сторону.

5.3. Розбирання дихального клапану.

5.3.1. Розкрутити верхнє кільце та від’єднати устрій позитивного тиску від клапану.

5.3.2. Зняти з’єднувальний ніпель та резинові вилочки.

5.3.3. Утримуючи устрій позитивного тиску, зняти діафрагму натискуючи на пружину під кришкою.

Викладач каф. ЖК,В та СПР

кап 3рангу, ГайдейВ.В.

«____» _____________________2012 року

Розглянуто і схвалено на засіданні кафедри №23(ЖК, В і СПР)

Протокол № від р.
