ТЕМА 15. Постоянные запоминающие устройства (ПЗУ). Структура ПЗУ с прожиганием. Программирование ПЗУ. ПЗУ с УФ стиранием. ПЗУ с электрическим стиранием. Оперативные запоминающие устройства (ОЗУ). Статические ОЗУ. Динамические ОЗУ.

ПЗУ представляет собой чисто комбинационную схему, имеющую n адресных входов и m выходов.



Рисунок 4.1 – Схемное обозначение ПЗУ

ПЗУ организуются по двухъярусной структуре:



2) C помощью схем “или” собираются все нужные конъюнкции.

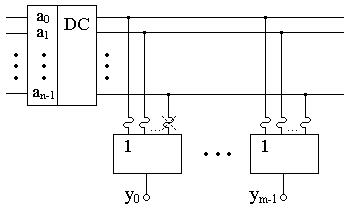

Рисунок 4.2 – Структура ПЗУ

Работа схемы: если все плавкие перемычки целы, то при выборе любого адреса на входы всех дизъюнкторов будет поступать хотя бы по одной единице, поэтому y0 = y­1=···= ym-1=1.

Для занесения в схему какой-либо информации некоторые перемычки пережига­ются (ПЗУ с прожиганием), тогда на некоторых дизъюнкторах на все входы поступают “0” и на выход подается “0”.
