Передача изображения возможна только в том случае, когда движение электронного луча на экра­не приемной трубки синхронно и синфазно с движением луча пе­редающей трубки.

Синхронизация осуществляется путем передачи особых синхронизирующих импульсов (строчных и кадровых) по каналу связи. Эти импульсы вырабатываются в передающей части трак­та (рисунок 11.7) синхрогенератором (СГ). Последний управляет ра­ботой блока развертки (БР) передающей трубки (ПТ) и одно­временно подает синхроимпульсы в видеоусилитель (ВУ), где они смешиваются с видеосигналом. Затем полным сигналом модулируют несущую частоту передатчика (Пер).






Рисунок 11.7 - Структурная схе­ма телевизионной системы



В приемнике (Пр) из модулированных колебаний выделяется сигнал яркости, который с помощью приемной трубки – кинеско­па (К) – преобразуется в оптическое изображение. В канале син­хронизации (КС) происходит отделение синхроимпульсов от сиг­нала яркости. Выделенные синхроимпульсы используются для синхронизации блока развертки (БР) приемного устройства.

Кроме синхроимпульсов в состав телевизионного сигнала дол­жны также входить гасящие импульсы, которые запирают пере­дающую и приемную трубки во время обратного хода строчной и кадровой разверток.

Таким образом, полный телевизионный сигнал состоит из сигналов яркости (видеосигнала), сигналов строчной и кадровой синхронизации и гасящих импульсов (ГИ).

Для упрощения процесса ознакомления целесообразно рассмотреть сначала структуру ТВ сигнала во временном интервале, где отсутствуют кадровые гасящие импульсы (КГИ). Форма полного ТВ сигнала, соответствующего одному периоду строчной развертки, представлена на рисунке 11.8.

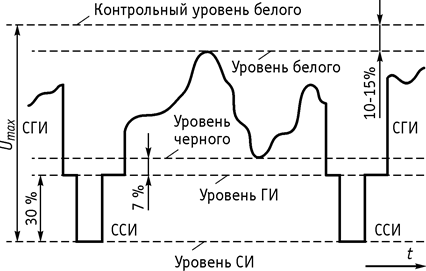

Рисунок 11.8 - Форма ТВ сигнала положительной полярности на строчном интервале



В интервале времени, соответствующем прямому ходу строчной развертки, передается видеосигнал, величина которого пропорциональна яркости передаваемых элементов изображения. Уровень видеосигнала, соответствующий минимальному значению яркости, называется уровнем черного, а уровень, соответствующий максимальному значению яркости, – уровнем белого. Между этими уровнями располагаются все остальные значения видеосигнала, соответствующие промежуточным значениям яркости.

Чтобы обратные ходы разверток не были заметны зрителю, необходимо яркость в это время сделать минимальной. Для этой цели в видеосигнал во время обратного хода строчной и кадровой разверток вводятся специальные строчные и кадровые гасящие импульсы (СГИ и КГИ), длительность которых соответствует длительности обратных ходов строчной и кадровой разверток.



Чтобы обеспечить синхронность и синфазность работы развертывающих устройств в телевизорах и в ТВ оборудовании телецентра, одновременно с видеосигналом передаются строчные и кадровые синхронизирующие импульсы (ССИ, КСИ). Данные импульсы не должны мешать передаче видеосигнала, поэтому их располагают на вершинах ГИ в так называемой области «чернее черного». Различие между ними состоит в частоте повторения и длительности: частота повторения ССИ соответствует частоте строк, а длительность равна 4,7 мкс, частота следования КСИ равна 50 Гц при длительности 160 мкс.

В полном ТВ сигнале за опорный принимается уровень ГИ. Он создает границу между областью передачи видеосигнала и областью передачи сигналов синхронизации. Если принять весь размах ТВ сигнала Umax за 100 %, то согласно стандарту амплитуда синхронизирующих импульсов (СИ) всегда должна составлять 30 % от этого максимума вне зависимости от содержания изображения. Это постоянство амплитуды обеспечивает надежное их отделение от видеосигнала в телевизорах. Уровень белого видеосигнала при положительной полярности (рисунок 11.8) отстоит от максимального уровня полного ТВ сигнала (контрольного уровня белого) на 10…15 % от Umax, а между уровнем черного и уровнем ГИ располагается охранная полоса, составляющая от 0 до 7 % от Umax. Данная охранная полоса необходима для предохранения синхронизирующих импульсов от попадания импульсных помех из области видеосигнала.

Структура ТВ сигнала во время передачи кадровых импульсов показана на рисунке 11.9. Строки кадра нумеруются последовательно цифрами от 1 до 625, начиная от передачи фронта КСИ в первом поле. Первым считается то поле, у которого фронты КСИ и ССИ совпадают. При чересстрочной развертке первое поле включает строки с 1 по 312 и половину 313 строки, а второе поле включает вторую половину строки 313 и строки с 314 по 625. Для исключения нарушений строчной синхронизации ССИ следует передавать и во время КГИ, и во время КСИ. ССИ во время передачи КСИ помещаются внутри него в виде врезок, из которых в телевизорах формируются обычные ССИ.

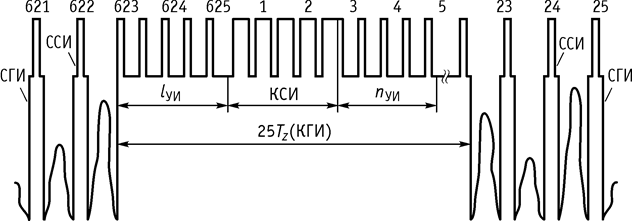

Рисунок 11.9 - Форма ТВ сигнала отрицательной полярности на кадровом интервале
