Входная статическая характеристика

Характеристика

Iк= ¦(Vкэ) при Iб – const

Выходная статическая характеристика транзистора – это зависимость тока коллектора от напряжения между коллектором и эмиттером при постоянном токе базы.

Входная статическая характеристика транзистора – это зависимость тока базы от напряжения между базой и эмиттером при постоянном напряжении на коллекторе.

Для приближенных вычислений коэффициента усилия по току выбираем значение напряжения между коллектором и эмиттером и проводим линию параллельную оси токов, пересекающую характеристики различных базовых токов, получили точки А и В в местах их пересечений с характеристикой, которая проектируется на ось тока. Получены два значения тока коллектора соответствующие двум различным токам базы при одном напряжении.

b определяется по формуле:

b=DIк ¤ DIб=(Iк2- Iк1)/(Iб2-Iб1)

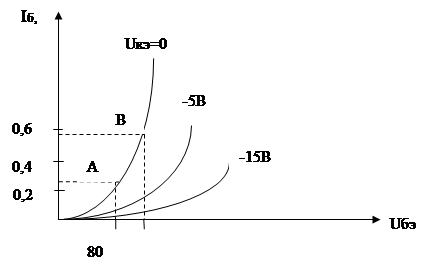

Аналогичным построением во входной характеристике получаем точки проекции, которых на оси тока базы и напряжения базы эмиттер дадут нам данные определения входного сопротивления.

Rвх= DVбэ /DIб=(Vбэ2- Vбэ1)/(Iб2-Iб1)

инамический режим работы резистора.

В схемах транзисторных усилителей в выходную цепь транзистора включают сопротивление нагрузки, а в обходную источник усиливаемого сигнала.

Режим работы транзистора с нагрузкой называется динамическим. В этом режиме токи и напряжения на электродах транзистора непрерывно изменяются. Но всегда удовлетворяют выражению

Uкэ=Eк-IкRн,
которое называется уравнением динамического режима для выходной цепи.

Изменения напряжения на входе транзистора вызывают соответствующие изменения тока эмиттера, базы, а следовательно и тока коллектора. Это приводит к изменению напряжения на Rн, в результате изменяется напряжение Uкэ.

Различают в динамическом режиме входные и выходные динамические характеристики (на рис.2, рис.3).

Выходные характеристики изображены на рис2.

На выходных статических характеристиках транзистора строят прямую АВ, которая называется нагрузочной прямой. Её положение на статических характеристиках однозначно определяются напряжением источника питания Eк и сопротивления нагрузки Rн.
т.В – пересечения нагрузочной прямой с осью напряжений, определяется величиной напряжения на коллекторе полностью закрытого транзистора (Iк=0).

т.А- пересечения нагрузочной прямой с осью токов определяются выражением

Iк= Eк/ Rн., тоесть таким током коллектора, если бы транзистор был полностью открыт (закорочен). Любому току базы соответствуют вполне определенные значения тока коллектора и коллекторного напряжения.

Входная динамическая характеристика строиться так:

- для каждого напряжения на коллекторе (для которого имеется статическая входная характеристика) определить по выходной динамической характеристике ток базы;

- затем на входных статических характеристиках отмечаем точки, которые соответствуют найденным значениям токов базы;

- соединяем полученные точки плавной кривой.

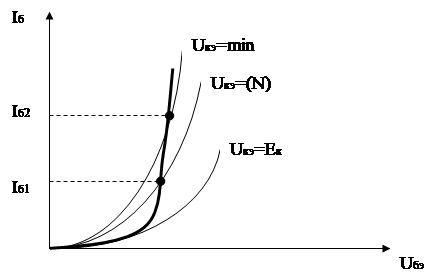

Это и будет входная динамическая характеристика рис3.
