Интегратор

Это электрическое устройство, выполняющее математическую и физическую операцию интегрирования входного сигнала.

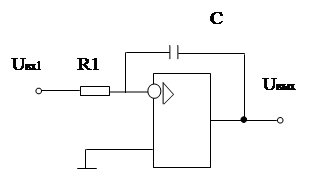

Uвых=- 1\RCòUвх dt

Если на вход интегратора подать скачок напряжения, Uвых будет линейно нарастающим, скорость нарастания Uвых будет зависить от величины R и С, произведение которых называется постоянные времени.

t=RC

Принцип работы:

При подаче скачка напряжения на вход емкость С начинает заряжаться, при этом коэффициент ОС максимален, а значит коэффициент усиления = min поэтому выходное напряжение Uвых min. По мере заряжения емкости снижается коэффициент обратной связи, коэффициент усиления увеличивается и входное напряжение определяется как

Uвых=Kус Uвх

Работа интегратора состоит из трех этапов:

1 сброс

2 интегрирование

3 хранение

Сброс; К1-замкнут; К2-разомкнут, при этом емкость С разрежается до 0 через резистор R2.

Интегрирование: К1- разомкнут, К2- замкнут при этом происходит процесс рассмотренный выше.

Хранение: К1,К2-разомкнуты, при этом входной сигнал отключен, процесс заряда емкости прекращен и Uвых определяется величиной напряжения для которого успела зарядиться емкость.
