Датчик положения дроссельной заслонки

Примеры применения потенциометрических датчиков в автомобиле:

• Положение дроссельной заслонки.

• Корректор фар

• Положение педали акселератора.

• Датчик уровня топлива.

1.3. Тензометрические датчики (коротко – тензодатчики) служат для изме­рения механических напряжений, небольших деформаций, вибра­ции.

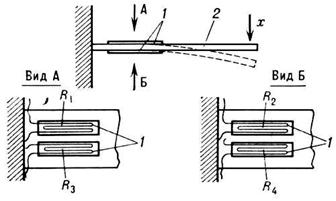

Тензодатчик (месдоза - от нем. Meßdose - дословно «измерительная банка») состоит из корпуса с деформируемым элементом и тензорезистора, наклеенного на деформируемый элемент.

Тензорезистор - резистор, сопротивление которого изменяется в зависимости от его деформации. Он является основной составной частью тензодатчиков.

Конструкция тензорезистора.

Решетка проволочного тензорезистора может состоять из параллельных петель «а», витков плоской катушки «б», параллельных нитей с перемычками из более толстого провода «с». Материал – проволока или фольга.

Диаметр провода решетки 0,015—0,05 мм, минимальная база датчика S = 2 мм, предел измеряемых деформаций 1%, номинальное сопротивление 50—1000 Ом

а б в

Решетки проволочных тензодатчиков: а - петлевая; б - витковая; в - с перемычками.S - база датчика; 1 - решетка датчика; 2 - выводные проводники, 3 - перемычки

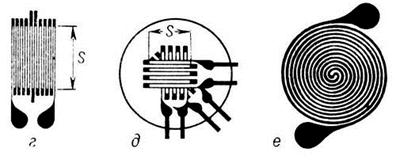

Примеры фольгового тензорезистора (в н.вр. используется наиболее широко):

Пример устройства тензодатчика RT:

Тензодатчик серии RT, делается из специального

алюминиевого сплава и для увеличения

устойчивости в промышленных условиях и защиты

от коррозии покрывается анодированным слоем,

реагирует на "сжатие" или "сжатие и растяжение"

по методу "балка изгиба".

В основном используется в упаковочных машинах,

магазинных весах, платформенных весах и

в конвейерном взвешивании.

Производится в максимально допустимых нагрузках:

100, 300, 600 кг.

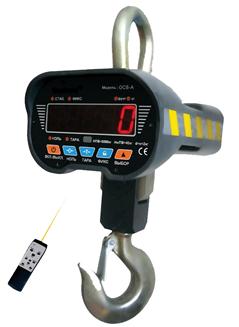

Примеры использования:

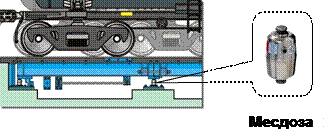

Вагонные весы - производят взвешивание вагона в покое или в движении за один раз - целиком, или потележечно, или поосно:

Автомобильные весы – переход от рычажных к электронным:

1.4. Термометрические датчики (терморезисторы) – это устройства, электрическое сопротивление которых сильно меняется с температурой.

Терморезисторы изготовляют:

- из чистых металлов,

- из полупроводников.

Материал, из которого изготавливается такие датчики, должен обладать:

- высоким температурным коэффициентом сопротивления (ТКС), определяемый как относительное приращение сопротивления (в %) при изменении температуры на 1 К.,

- по возможности линейной зависимостью сопротивления от температуры,

- хорошей воспроизводимостью свойств и инертностью к воздействиям окружающей среды.

В наибольшей степени всем указанным свойствам удовлетворяет платина; в чуть меньшей – медь и никель.

Терморезистор изготавливают в виде стержней,

трубок, дисков, шайб, бусинок и тонких пластинок

преимущественно методами порошковой металлургии.

Их размеры могут варьироваться в пределах

от 1–10 мкм до 1–2 см.
