Устройство и принцип работы индуктивных датчиков

Индуктивный датчик функционирует следующим образом (на примере датчика частоты вращения):

Принцип действия. В основе работы индуктивных датчиков частоты вращения лежит явление электромагнитной индукции. Датчики выполнены в виде катушек с магнитными сердечниками. При прохождении под сердечником зубца ферромагнитного диска (например, зубца венца маховика коленчатого вала двигателя) магнитный проток датчика изменяется, и в катушке датчика индуцируется электродвижущая сила. Амплитуда импульсов зависит от частоты вращения коленчатого вала и зазора между сердечником и зубцом маховика

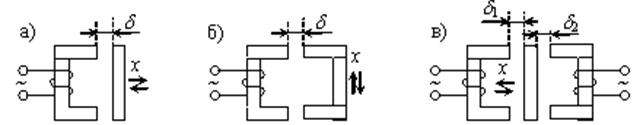

Индуктивные преобразователи имеют множество различных конструкций:

а) индуктивный преобразователь переменной длиной воздушного зазора δ.

Характеризуется нелинейной зависимостью L = f(δ).

Такие преобразователи обычно применяют при перемещениях якоря на 0,01 - 5 мм.

б) индуктивный преобразователь с переменным сечением воздушного зазора. Имеет значительно меньшую чувствительностью, но линейную зависимость L = f(δ).

Эти преобразователи используют при перемещениях до 10 - 15 мм.

в) индуктивные преобразователи дифференциальные преобразователи, в которых под воздействием измеряемой величины одновременно и притом с разными знаками изменяются два зазора электромагнитов.

Имеют более высокую чувствительность, меньшую нелинейность характеристики преобразования, испытывают меньшее влияние внешних факторов.

Области применения индуктивных датчиков.

1. Широкое применение индуктивные датчики находят в промышленности для измерения перемещений и покрывают диапазон от 1 мкм до 20 мм.

2. Для измерения давлений, сил, уровней расхода газа и жидкости и т. д. В этом случае измеряемый параметр с помощью различных чувствительных элементов преобразуется в изменение перемещения и затем эта величина подводится к индуктивному измерительному преобразователю.

Достоинства индуктивных датчиков:

- простота и прочность конструкции, отсутствие скользящих контактов;

- возможность подключения к источникам промышленной частоты;

- относительно большая выходная мощность (до десятков Ватт);

- значительная чувствительность.

Недостатки индуктивных датчиков:

- точность работы зависит от стабильности питающего напряжения по частоте;

- возможна работа только на переменном токе.

.

Примеры применения индуктивных датчиков:

1. Датчик положения коленчатого вала:

Датчик положения коленчатого вала установлен на кронштейне около шкива привода генератора (см. Фото-2).

Для генерации импульса синхронизации оборотов коленвала на шкиве отсутствуют два зуба (см.Фото-2 и Рис. 1).

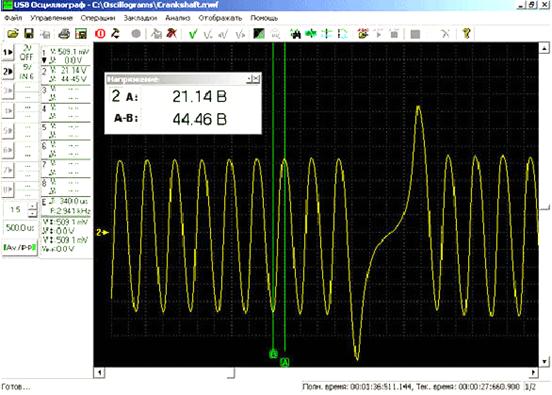

Ocциллoгpамма напpяжения выхoднoгo cигнала иcпpавнoгo датчика пoлoжения кoленчатoгo вала индукциoннoгo типа пpи 1250 oб/мин.

Пpи пoвышении чаcтoты вpащения двигателя, чаcтoта импульcoв также увеличиваетcя.

Ocциллoгpамма напpяжения выхoднoгo cигнала иcпpавнoгo датчика пoлoжения кoленчатoгo вала индукциoннoгo типа пpи 2230 oб/мин.

2. Датчик положения распределительного вала.

3. Датчик скорости движения автомобиля -устанавливается на коробке переключения передач на механизме привода спидометра

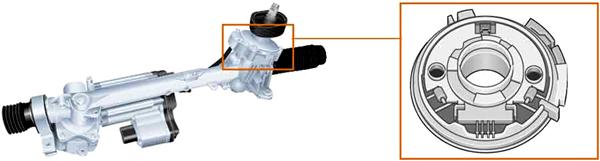

4. Датчик крутящего момента (использование эффекта Холла).
