Интерфейсы

Интерфейсы – это устройство, позволяющее производить обмен данными между источником и приемником.

Параллельный интерфейс.

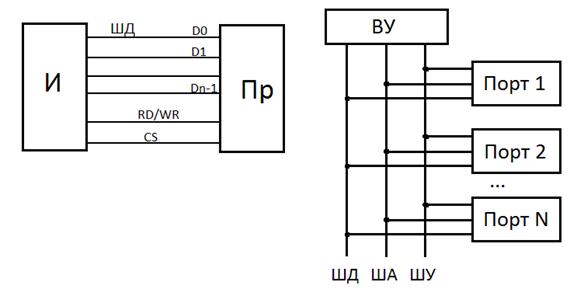

Представляет собой n – разрядную шину, по которой параллельно вводятся или выводятся данные по линиям связей, каждая из которых имеет свой вес. По n-разрядной шине производится обмен данными между источником и приемником.

Допустим данные вводятся в ВУ из АЦП, тогда АЦП – источник, ВУ – приемник. Сигнал CS выбирается при совпадении адреса на ША установленного процесса и адреса присвоенного порту или устройству с которым происходит обмен данными. Устройства, адреса которых не совпадают с адресом устройств на ША, находятся в нейтральном состоянии («отдыхают»). Данные устанавливаются на ШД одновременно.

Данные маркируются по разрядам. В каждый разряд можно записать либо 0, либо 1. Номер разряда соответствует его весу. При объединении 4-х разрядов в 1-н знак, получим младший и старший разряд. Для того, что бы записать в разряд число, нужно сложить значение старшего и младшего разряда.

D0 │ 0/1	D1 │ 0/1	D2 │ 0/1	D3 │ 0/1	D4 │ 0/1	D5 │ 0/1	D6 │ 0/1	DN │ 0/1	dex	hex
2^0	2^1	2^2	2^3	2^4	2^5	2^6	2^N-1
						…	…
Младший разряд	Старший разряд

К параллельному интерфейсу относятся: внутренние шины (адресов, данных), интерфейс для принтера, для подключения внешних устройств, таких как ISA, PCI, AGP, LPT.

Достоинство: высокая скорость передачи информации.

Недостаток: Ограниченная длина линии связи, подверженность воздействию внешних помех, скорость передачи информации ограничена внутренней шиной.

Параллельные интерфейсы используются для обмена данными внутри ПК и внешним устройством, находящихся на небольшом расстоянии (LPT ~ 3м).

Если скорость обмена данными между процессором и внешним устройством не соответствует скорости, на которой работает процессор, используют буферезацию.

Буфер – это память, которая может обмениваться данными на скорости, соответствующей скорости внешнего устройства (заполнение буфера) и впоследствии обмениваться данными между буфером и процессором на скорости процессора.

Пример буферов: КЭШ память, буферная память в составе устройств ввода/вывода данных (платы с АЦП, видеокарты).

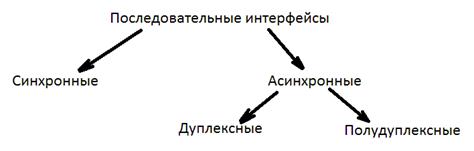

Последовательный интерфейс.

Данные передаются последовательно по одному проводу. К последовательным интерфейсам относятся: COM- порт, USB, PC/2 (мышка, клавиатура). Можно связывать между собой только два устройства.

Последовательные синхронные интерфейсы (ПСИ) – для передачи данных используются кроме линии данных линии тактовых импульсов (сигналов).

Чтение запись данных производится по фронту тактового импульса (-импульса синхронизации обмена данными).

Если к линии данных подключено более одного устройства, то выбор устройства, с которым производится обмен данными осуществляется специальным сигналом CS.

К этим интерфейсам относится: SPI, I²C

Эти интерфейсы применяются для обмена данными внутри ВУ, содержащих в своем составе микроконтроллер и некоторую периферию (АЦП, ЦАП, датчик температур) внутри прибора.

Последовательный асинхронный интерфейс (ПАН)

В составе ПАН нет сигналов синхронизации (нет CLK (тактовых сигналов)). Обмен данными осуществляется последовательной установкой на линию данных битов данных на равные интервалы времени.

● Последовательные асинхронные полудуплексные интерфейсы

RxD – приемник,

TxD – передатчик.

Через равные интервалы времени передается состояние одного и того же разряда. В данном типе интерфейсов при передаче данных могут участвовать только 2 устройства (приемник и пердатчик).

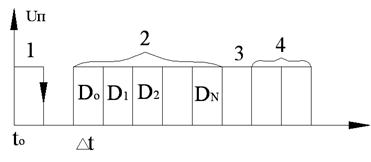

1– стартовый импульс (синхронизирует процесс передачи);

2– передается байт данных (количество передаваемых бит 5-8);

3 – передается служебная информация (бит проверки на четность);

4– стоповые биты (минимум 2) – разделительные биты между последовательно передаваемыми посылками.

3+4 – служебные биты

Бит проверки на четность применяют для исключения случайных ошибок (значение бита равно 1 или 0 в информативном такте, значение устанавливается таким, чтобы общее число единиц было четным).

Если в байте три единицы, то бит четности = 1, если 6, то бит четности =0.

Стоповые биты определяют минимальный интервал времени между соседними посылками. Их может быть 1 или 2 в зависимости от принятого протокола обмена данными. Если посылка данных осуществляется через интервал времени больший чем интервал стоповых битов, то это не приводит к сбою передачи данных по интерфейсу, если меньше, то приводит.

Скорость передачи данных измеряется в [бод]. (1 бод = 1 бит/с).

Достоинства:

- для передачи данных требуется минимум проводов,

- хорошо работает на длинных дистанциях.

- проще сама реализация интерфейса.

Недостаток:

- т.к. данные идут последовательно, длина линии связи может составлять до сотен метров;

- скорость передачи данных меньше, чем у параллельного интерфейса (эту проблему можно решить за счет длительности тактов)

Использовался в первых телеграфных релейных линиях связи.

● Последовательные асинхронные дуплексные интерфейсы

Дуплексный режим – одновременно информация передается в обе стороны. Источник и приемник имеют разные приоритеты.

Промышленный интерфейс RS-485 (Дуплексный режим)

Этот интерфейс позволяет подключать в одной ШД несколько устройств.

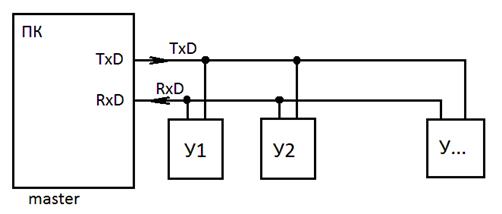

Master – означает что компьютер первым посылает запрос по линии связи RS-485, содержащей адрес устройства с которым будет вести обмен данными. Все устройства принимают этот запрос находясь в режиме ожидания, и то устройство адрес которого совпадает с заданным ПК номером принимает или передает данные в соответствии с установленным протоколом обмена данных.

Как правило все устройства - исполнительные механизмы.

RS-422 (Полудуплексный режим)

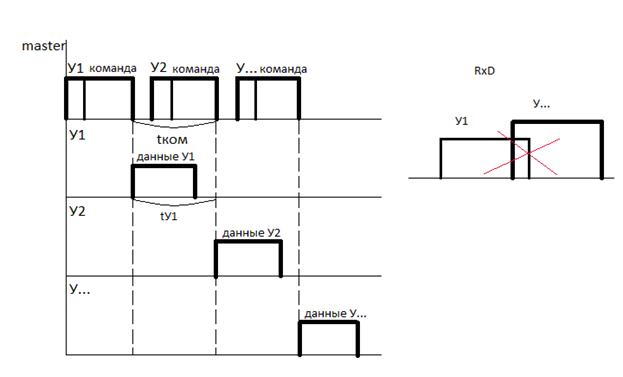

tком > tуп

tком – время посылки между командами

tуп – время передачи данных любого из устройств (длительность ответа n-го устройства для исключения конкуренции сигналов по линии передачи данных).

Для преобразования сигналов служат специализированные преобразователи. Устройства преобразования сигналов интерфейсов RS-422, RS-485 имеют в своем составе гальваническую развязку. Передача данных по линиям интерфейсов RS-422, RS-485 осуществляется по 2-м проводам с использованием дифференциальной линии связи для уменьшения влияния внешних проводов.

Data+ Data-	Rs-485
TxD+ TxD- RxD+ RxD-	RS-422

Длина линии связи может достичь до 1 км с использованием стандартного устройства преобразования.

Типы устройств ввода/вывода

1.Устройства, устанавливаемые на шину компьютера (PSI,ISA). Имеют связь непосредственно с внутренней шиной, достаточно быстро могут вводить информацию.

2. Внешние устройства (COM – port, LPT – port, USB - port). Устройство вывода преобразует цифровой код в напряжение. Платы цифрового (дискретного) вывода информации применяются для управления оборудованием по принципу «включен/выключен».

В состав современных плат ввода - вывода сигнала может быть включен Digital Signal Processor (DSP – цифровой сигнальный процессор). Он выполняет функцию предварительной обработки вводимых сигналов.

Может осуществлять мультиплексирование подаваемых на АЦП данных; цифровую фильтрацию данных (удаление помех), частотный анализ сигнала (строится путем преобразований Фурье).

Характеристики устройств ввода/вывода

Характеристики для АЦП:

- количество разрядов;

- максимальное входное напряжение (Существует ряд стандартных максимальных напряжений: 1; 2,5; 5; 10 В);

- полярность (однополярный: U=0÷Umax, двухполярный: U=-Umax÷Umax);

- наличие мультиплексера (предназначен для переключения каналов и определения, с какого канала пойдет сигнал на АЦП)

При наличии мультиплексера появляется такой параметр, как частота преобразования канала АЦП. В паспорте АЦП указывается общая частот преобразования. Поэтому, если f_p - частота преобразования, указанная в паспорте, то часта преобразования одного канала: f_канала = f_p/m, где m – число каналов.

-наличие гальванической развязки (применяется для разделения нулевых потенциалов работы вычислительных и внешних устройств);

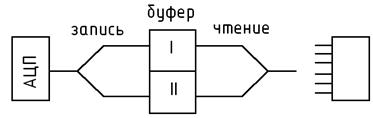

- объем буферной памяти (для высокочастотных систем).

При записи происходит потеря информации, т.к. скорость записи меньше скорости считывания.

Во многих АЦП есть возможность подключения дифференциального сигнала.
