Методы защиты сигналов от помех

Виды помех:

1 Электромагнитные наводки. Возникают, когда сигнальный провод расположен вблизи силовых кабелей, либо когда идут токи по проводам и возникает разность потенциалов между датчиком и компьютером.

Наводка постоянная (электромагнитное поле постоянно). На основе наводки строятся определители нахождения кабеля с помощью индикатора.

Фаза работает как передающая антенна.

2.Импульсные помехи. Возникают в момент включения/выключения силового оборудования, имеющего реактивную нагрузку. В отличие от предыдущего типа помеха не присутствует постоянно, а возникает только в момент включения/выключения.

Этот вид помехи может передаваться в виде: э/м излучения; наводки в сетевых проводах.

Также помехи может создавать само электронное оборудование.

Методы защиты:

1 Применение экранированных проводов (антенна). Экран выполняет функцию 0, но может быть и разделен с ним, в таком случае ноль проходит внутри экрана. Применение схемы с разъединенным экраном и нулем на порядок лучше защищает от помех, чем кабель, где экран и ноль совмещены.

При передаче на сотни метров, не смотря на экранировку, все равно возможны наводки. Решающую роль играет отношение сигнал/шум.

2 Применение дифференциальных линий.

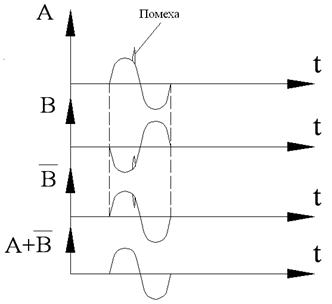

Передача сигнала идет по двум проводам в одном экране. Помеха наводится на обе линии одинакового знака. В приемнике дифференциального сигнала сигнал В складывается с сигналом А

Помеха тоже получает обратный знак и за счет этого компенсируется.
