Привязка конструктивных элементов зданий к разбивочным осям

Модульная система и параметры зданий.

Тема 3. Унификация и типизация в промышленном строительстве.

Лекция 2

Рассматриваемые вопросы:

1. Унификация и типизация основных параметров зданий. Унифицированные типовые секции (УТС), унифицированные типовые пролеты (УТП). Особенности унификации в современных условиях.

2. Система привязок конструкций к разбивочным осям.

Таблица 3.1 Размеры объемно-планировочных элементов зданий и укрупненные модули

Предельные величины, мм	Укрупненный модуль
принимаемый	допускаемый
Модульные пролет L0 и шаг B0:
до 18 000	30 М	15 М
свыше 18 000	60 М	30 М
Модульная высота этажа Н0:
до 3 600	3 М	-
свыше3 600	6 М	3М

Примечание. Указанные укрупненные модули не обязательны для зданий, предназначенных для строительства на подрабатываемых территориях, в районах с вечномерзлыми и просадочными от замачивания грунтами и в районах с сейс­мичностью более 6 баллов.

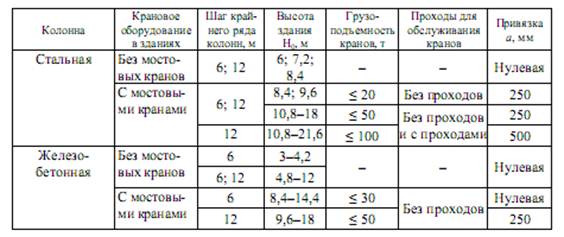

Таблица 3.2 – Унифицированные размеры привязки а колонн крайнего ряда к продольной разбивочной оси в одноэтажных зданиях

При "нулевой" привязке внешние грани колонн крайних продольных рядов (рисунок 3.1, а, б) совмещают с разбивочными (координационными) осями.

Рисунок 3.1 – Привязка элементов одноэтажных зданий к продольным и поперечным разбивочным осям: а,б - нулевая привязка колонн и наружных стен к продольным разбивочным осям; в - то же, привязка "250";

Привязки «250» и «500» – колонны выдвигаются относительно модульной координационной оси на 250 или 500 мм, соответственно, наружу здания (рисунок 3.2).

Рисунок 3.2 - Схема перемещения колонн каркаса при использовании привязок «250»
