Пример работы синтезаторов на базе аналогового пассивного синтеза частот

Классификация систем синтеза частот

Колебания, являющиеся исходными в процессе синтеза частот, получают от высокостабильных источников, которые называют опорными генераторами (OГ₁, ΟΓ₂,..., ОГ_n на рис. 1). Частоты колебаний этих генераторов (f₀₁, f₀₂, …, f_on на рис. В1) называют опорными частотами, точнее, первичными опорными частотами. Современные системы синтеза частот работают, как правило, от одного опорного генератора (рис. B.2). Такие системы называют одноопорными (когерентными). При двух и более опорных генераторах системы называют многоопорными (некогерентными).

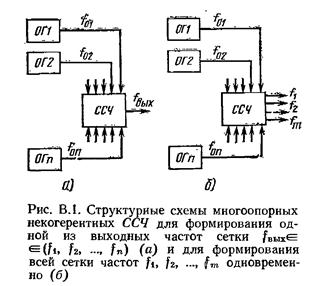

При этом речь может идти об одном колебании, частота которого способна принимать любое из этих значений (см. рис. B.1a), или нескольких одновременно существующих колебаниях (см. рис. B.1 б). Первый случай встречается в возбудителях радиопередатчиков гетеродинах радиоприемников, второй — в многоканальной аппаратуре с частотным разделением каналов.

Обычно в одноопорных системах синтеза частот сначала устройство, называемое датчиком опорных частот (ДОЧ) или, точнее, датчиком вторичных опорных частот, формирует вспомогательные колебания, частоты которых называют вторичными опорными частотами. Затем устройство, называемое датчиком сетки частот (ДСЧ), вырабатывает из этих вспомогательных колебаний нужные выходные колебания, частоты которых образуют сетку. Некоторые колебания подаются на выход непосредственно от ДОЧ (см. рис. B.2).

Все типы ССЧ делят на два класса:

- системы активного синтеза частот;

- системы пассивного синтеза частот.

Системами активного синтеза частот или, сокращенно, системами активного синтеза называют системы когерентного синтеза частот, в которых фильтрация колебания синтезируемой частоты осуществляется с помощью активного фильтра в виде фазовой автоподстройки частоты (ФАПЧ).

Системами пассивного синтеза частот или, сокращенно, системами пассивного синтеза называют системы когерентного синтеза частот, в которых фильтрация колебания синтезируемой частоты осуществляется без применения ФАПЧ.

Системы того и другого классов могут быть выполнены целиком на аналоговых элементах или с применением цифровой элементной базы.

Ha рис. 1.4 представлена структурная схема простейшей системы пассивного синтеза, построенной на аналоговой элементной базе. Колебание опорного генератора (ОГ), имеющее частоту f₀ (первичная опорная частота), подается на вход датчика опорных частот. B датчике опорных частот (ДОЧ) с помощью умножителя и делителя частоты вырабатываются два других колебания с частотами и (вторичные опорные частоты), которые подаются на входы двух генераторов гармоник (ΓΓ₁ и ΓΓ₂).

Каждый из генераторов гармоник состоит из формирователя импульсов (ФИ₁ и ФИ₂) и перестраиваемого полосового фильтра. Первый преобразует входное квазигармоническое колебание в последовательность очень коротких (по сравнению с периодом этого колебания) импульсов той же частоты (равными соответственно и ). Спектр этой последовательности содержит множество высших гармоники; фильтр настраивают на нужную из них и выделяют ее. B результате на выходах генераторов гармоник получают квазигармонические колебания с частотами и .

Оба эти колебания подают на сумматор частот, состоящий из смесителя (См) и перестраиваемого полосового фильтра. Последний выделяет из спектра выходного продукта смесителя квазигармоническое колебание с нужной частотой

Смеситель обычно реализуется в виде балансного модулятора.

Пример. Пусть , , может принимать значения 1, 2, 3, a — значения 20, 21, 22, …, 39, то система имеет диапазон частот с шагом сетки от

до
