Технология сканирования. Вторую фазу сканирования составляет процесс кодирования (или, как его иногда называют в специальной литературе по обработке сигналов

Кодирование

Вторую фазу сканирования составляет процесс кодирования (или, как его иногда называют в специальной литературе по обработке сигналов, квантования) инфор­мации. Для его реализации используется специальное электронное устройство –цифро-аналоговый преобразователь (ЦАП).

Для реализации процедуры сканирования необходимо наличие двух компонен­тов: аппаратного (сканер) и программного, используемого для управления аппа­ратными средствами, процессом и параметрами сканирования.

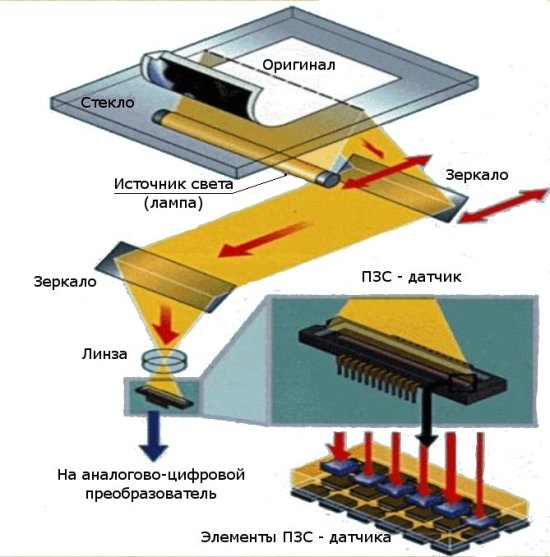

Принцип работы однопроходного планшетного сканера состоит в том, что вдоль сканируемого изображения, расположенного на прозрачном неподвижном стекле, движется сканирующая каретка с источником света. Отраженный свет через оптическую систему сканера (состоящую из объектива и зеркал или призмы) попадает на три расположенных параллельно друг другу фоточувствительных полупроводниковых элемента на основе приборов с зарядовой связью (ПЗС), каждый из которых принимает информацию о компонентах изображения.

Механизм планшетного сканера

Основой любого сканера является сенсор, представляющий собой светочувстви­тельное устройство:

ПЗС-линейка, или ПЗС-матрица;

Число светочувствительных элементов в ПЗС-линейке может быть раз­личным. Чем больше таких элементов, тем качественнее и дороже сканер. Каж­дый элемент считывает проектируемую оптической системой на его поверхность область изображения (дискрет) и формирует потенциал, пропорциональный ве­личине попадающего на него светового потока. Этот потенциал преобразуется в цифровой эквивалент с помощью аналого-цифрового преобразователя (АЦП) и пе­редается в компьютер.

Специальное зеркало оптической системы и лампа подсветки сканера с помощью специального механизма и шагового двигателя протягиваются вдоль изображения, анализируя и кодируя последовательно всю его поверхность. Число элементов в ПЗС-линейке на единицу длины, а также особенности оптической системы опре­деляют аппаратную разрешающую способность сканера {аппаратное или опти­ческое разрешение) по горизонтальной оси.

Разрешение обычно выражается в точках на дюйм и обозначается как dpi. Многие производители указывают разные значения разрешающей способ­ности сканеров по горизонтали и вертикали, например 300 х 600 (300 — по ПЗС-линейке и 600 — по механизму перемещения). Надо учитывать, что при установке разрешения 600 dpi драйвер (программа управления) сканера бу­дет искусственным образом увеличивать (интерполировать) разрешение по гори­зонтали, математически рассчитывая недостающие точки. Поэтому при выборе сканера во внимание нужно принимать меньшее значение, которое показывает реальное оптическое разрешение сканера.
