Вимоги до розташування колій у плані

Станції, роз'їзди й обгінні пункти варто розташовувати на горизонтальній площадці, що полегшує умови рушання поїздів в обох напрямках, знижує небезпеку виходу вагонів від поштовху при маневрах чи під впливом вітру. Для зменшення обсягу земляних робіт в окремих випадках допускається розташування роздільних пунктів на ухилах не більш 1,5‰, а у важких умовах – до 2,5‰.

Розташування станційних колій у профілі.

Лекція № 12. Проектування станційних колій у поздовжньому профілі та плані.

Особливості оволодіння іноземною мовою на старшому етапі

Вид МД	Характеристики
Лексика	Завершується формування активного словника школяра та продовжується робота з формування рецептивного словника.
Граматика	Засвоюється тільки до рівня розпізнавання та розуміння при читанні; в 11 класі – систематизація граматичного матеріалу, що вивчався у 5-11 класах.
Усне мовлення	Рівень навичок та вмінь усної мови і писемного мовлення, досягнутий на середньому ступені, має бути підтриманий Збільшується змістовність, природність, вмотивованість та інформативність.
Читання	Займає основну роль. Тексти ускладнюються. Формуються вміння читати суспільно-політичні тексти з метою одержання повної та основної інформації, а також уміння переглянути і вибрати необхідну статтю.
Писемне мовлення	Учні повинні оволодіти вмінням складати план, тези до усного повідомлення, писати анотацію та резюме прочитаного, складати реферат, а також робити письмові повідомлення в межах вимог до монологічного мовлення у 5-11 класах.
Індивідуалізація	Різноманітність інтересів, формування профорієнтації
Самостійна робота	Готувати учнів до самостійного "доучу­вання" та удосконалення володіння ЇМ, уміння працю­вати з довідковою літературою, іноземним текстом, технічними засобами.

ЗАВДАННЯ ДЛЯ САМОКОНТРОЛЮ

Розкрийте особливості навчання іноземної мови у початковій школі і на початковому етапі (2-4 кл.)

Проаналізуйте особливості навчання іноземної мови на середньому етапі (5-9 кл.)

Виділіть особливості навчання іноземної мови на старшому етапі (10-12 кл.)

Роз'їзди й обгінні пункти напівпоздовжнього і поздовжнього типів, а за узгодженням з Укрзалізницею і проміжні станції аналогічного типу допускається розташовувати на ухилі не більш 10 ‰ у межах частини станційної площадки, де не передбачається проведення маневрів і відчеплення локомотивів чи вагонів від составів. В особливо важких топографічних умовах при відповідному обґрунтуванні і за згодою Укрзалізниці допускається розташовувати на ухилі не більше 10 ‰ усю станційну площадку окремих роз'їздів і обгінних пунктів усіх типів, на яких не передбачене відчеплення локомотивів чи вагонів від составів.

При розташуванні роздільних пунктів на ухилах крутіше 2,5‰ варто передбачити умови рушання поїздів з місця, а також утримання поїздів допоміжними гальмами локомотивів. Перевірка допустимого підйому, на якому можливо рушання з місця:

де F _к.руш – сила тяги локомотива при рушанні з місця, тс; Q - розрахункова вага состава на ділянці, тс; Р - розрахункова вага локомотива, тс; w _кр -додатковий опір від кривих, кгс/тс, w _руш - сумарний (основний і додатковий) опір при рушанні з місця.

На роздільних пунктах, де передбачається проведення маневрових операцій чи відчеплення локомотивів (вагонів) від составів, профіль колії в межах корисної довжини повинен виключати можливість свавільного виходу рухомого складу. Для цієї мети подовжній профіль приймально-відправних колій у межах їхньої корисної довжини варто проектувати трьохелементним увігнутого обрису з однаковими позначками по кінцях корисної довжини колії (мал. 12.1).

Рис. 12.1. Трьохелементний профіль приймально-відправних колій.

Довжина протиухилів з кожної сторони колії, м,

де к - коефіцієнт, що визначає припустимий діапазон глибини зниження (0,45-0,55‰);

L _кор - корисна довжина приймально-відправної колії, м; i - крутість протиухила (1,5-2,5‰).

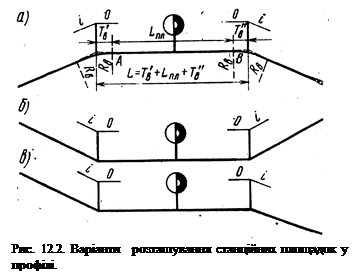

Станційною площадкою називається ділянка профілю, на якій розміщається станція, роз'їзд чи обгінний пункт. Можна виділити три варіанти розташування станційних площадок у профілі (мал. 12.2). Розташування станційної площадки на височині (на горбі), як показано на мал. 12.2, а, створює сприятливі умови для уповільнення поїздів на підході до роздільного пункту, а також для розгону після зупинки. Створюються більш безпечні умови для одночасного прийому поїздів на одноколійних лініях, і полегшується відвід води з площадки, але погіршуються умови рушання поїзда, затриманого перед вхідним сигналом. Розташування станційної площадки в поглибленнях профілю, «у ямі» (мал. 12.2, б), погіршує умови розгону поїздів після зупинки й одночасного прийому поїздів на одноколійних лініях, але при цьому усувається небезпека виходу вагонів на перегон. Розташування станційної площадки на уступі (мал. 12.2, в) займає по своїх якостях середнє положення між попередніми варіантами.
