Усилительный каскад с ОЭ
|
|
|
|
ФЧХ
… - идеальная линейная характеристика – один и тот же временной сдвиг (тау)
 |
получает любая гармоника сложного входного сигнала.
 |
Нелинейные ФЧХ указывают на различные временные сдвиги для разных гармоник входных сигналов сложной формы.
 |
Различия между (фи) идеального и реального усилителей на этих f.

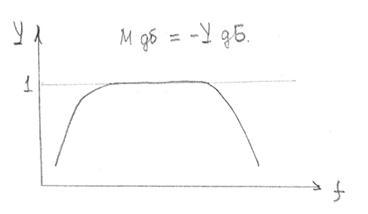

Y – относительній коєффициент усиления,
 |
Uвх=const
М=1/Y - коэффициент частного искажения
Лекция №8
Усилители
Однокаскадные усилители на БТ с ОЭ
Простейший усилитель – усилительный каскад содержит нелинейный управляемый элемент УЭ (БТ или ПТ), источник питания Е, R в выходной цепи.
Структурная схема усилительного каскада

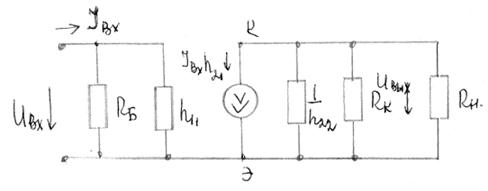

Схема замещения
усилительного каскада на БТ с ОЭ
 |
 |  |  |  | ||||
R>>h11, RH<<Rk,
|
|
|
|
