Т. О. ООС

ПОС

ООС

U_вх = U_и - U_ос

U_ос = β U_вых

U_вых

к=--------

U_вх U_вых

--------

U_вых U_вых U_вых U_вх к

K_β = ---------- = -------------- = ------------------ = ----------------------- = ----------

U_и U_вх + U_ос U_вх + β U_вх U_вх U_вых 1+βk

------- + β ---------

U_вх U_вх

1+βk = A – глубина ОС

βk – петлевое усиление

к

к_оос = -----

A

к

K_β = --------- - усилитель превращается в генератор

1 – βk

т.к. βk < 1; ------------- > 1

1 – βk

Б. Стабильность коэффициента усиления

В. Входное сопротивление

U_{ВХ ООС} = U_И + U_ОС

U_ОС = K×b×U_ВХ

R_{ВХ ООС} = R_ВХ×(1+b×K)

Г. Выходное усиление

ООС по I

ПОС по U

при ООС по U U_вых меньше подвержено изменению при изменении I_вх (т.к. ООС уменьшает нестабильность коэффициента усиления) что соответствует ↓ R_вых

R_вых

Rвых_{ООС по U} = --------------

1 + βk

вводят для обеспечения меньшей зависимости U_вых при изменяющемся R_н.

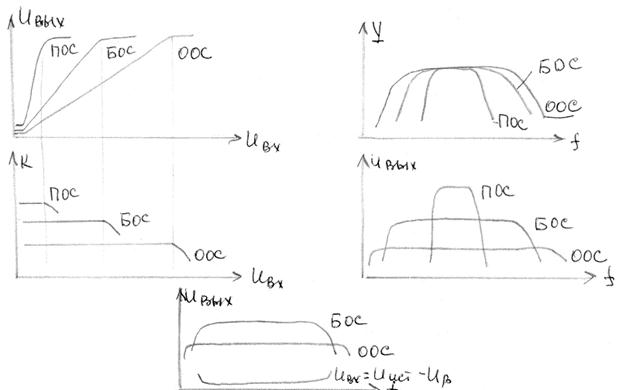

Д. Амплитудная характеристика Е. АЧХ

1.Уменьшает К в раз;

2. стабилизирует коэффициент усиления при изменении параметров транзисторов, снижает уровень нелинейных искажений;

3. Последовательная ООС увеличивает R_ВХ, ООС по U уменьшает R_ВЫХ.
