Мультиплексоры

Демультиплексоры

Комбинационная схема, передающая на выбранный выход входной бит. Зачастую демультиплексоры определяют как дешифраторы с входом разрешения выполнения операции, т. е. передаваемый бит является входом разрешения или комбинацией входов разрешения дешифрации.

у7	у6	у5	у4	у3	у2	у1	у0	Е	х3	х2	х1
									х	х	х

Пример, К555ИД7. Сигнал разрешения определяется как

Комбинационные схемы, выполняющие коммутацию выбранного входа на выход.

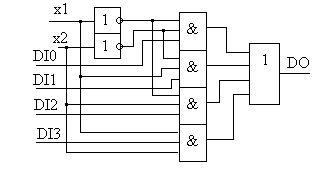

Например, для двухразрядного адреса и четырех входов логическая функция равна

К155КП5А К555КП11

В счетверенном мультиплексоре КП11 А – адрес выбираемых входов, при А=0 на выходы передаются входы с нулевым номером, при А=1 – с первым. Е – вход разрешения передачи, при Е=0 передача с выбранных входов на выходы происходит, при Е=1 на выходах устанавливается третье состояние.
