Скольжение краевой дислокации

Изменение формы кристалла при пластической деформации легко объяснить сдвиговым процессом. По аналогии со сдвигом карт в колоде или монет в стопке, когда направленное смещение каждой карты или монеты по отношению к соседней вызывает изменение формы и размеров всей колоды или стопки, происходит направленное скольжение одних тонких слоев кристалла по отношению к другим. Это скольжение отчетливо проявляется на полированной поверхности кристалла в виде линий сдвига.

Сдвиги происходят по определенным кристаллографическим плоскостям, например, преимущественно по плоскостям {111} в кристаллах с гранецентрированной кубической решеткой и {0001} в кристаллах с гексагональной решеткой. Скольжение в определенной плоскости начинается тогда, когда касательное напряжение в ней достигает некоторой критической величины, называемой критическим, скалывающим напряжением. У монокристаллов большинства цветных металлов высокой чистоты при комнатной температуре критическое скалывающее напряжение τ _кр ≈0,2÷1 МПа

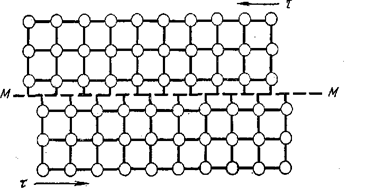

Рис. 9.3 Сдвиг верхней части кристалла относительно нижней одновременно по всей плоскости ММ

В додислокационной теории скольжение представлялось в виде одновременного смещения всех атомов одного слоя по отношению к атомам соседнего слоя (рис. 9.3), т. е. так, как скользят соседние карты в колоде. При этом приложенная сила должна быть достаточной, чтобы преодолеть взаимное притяжение между всеми граничными атомами из соседних слоев.

Оценим порядок величины критического скалывающего напряжения, соответствующего этой модели скольжения.

Рассмотрим две соседние атомные плоскости I и II (рис.9.4) с межплоскостным расстоянием а. При смещении плоскости / относительно плоскости // в направлении, указанном стрелкой b, каждый атом смещающейся плоскости периодически, после продвижения на величину b, попадает, в равновесные положения, неотличимые от исходных. В положениях равновесия (узлах решетки) энергия атомов минимальна, а при смещении плоскости / из положения равновесия на расстояние b/2 эта энергия достигает максимума.

Рис. 9.4 Изменение энергии атомов и силы межатомного взаимодействия плоскостей I и II при смещении одной плоскости относительно другой

Сила межатомного взаимодействия двух плоскостей вначале (при смещениях х < b/2) мешает удалению плоскости / от положения равновесия, а затем (при х > b/ 2) способствует приближению этой плоскости к новому положению равновесия. При х =b/2 эта сила, меняя знак, обращается в нуль: на полпути до нового положения равновесия атомы плоскости / с одинаковой силой притягиваются к соседним атомам слева и справа на плоскости //.

В первом приближении примем, что сила сдвига плоскости / и соответствующее касательное напряжение изменяются в зависимости от смещения по синусоиде:

τ = k sin (2πx/b) (9.1)

При смещении x = b/4 сила сдвига проходит через максимум (рис. 9.4), соответствующий искомому критическому скалывающему напряжению. Постоянную k можно определить, рассматривая малые смещения, в области которых sin (2πx/b) ≈ (2πx/b), и зависимость касательного напряжения от смещения подчиняется закону Гука: τ=Gy, где относительный сдвиг у = х/а. Следовательно, в области малых смещений τ = k2πx/b=Gx/a. Отсюда k = Gb/2πa. Подставляя это значение константы в выражение (9.1), получаем

τ = (Gb/2πa)sin (2πx/b) (9.2)

Для определения критического скалывающего напряжения подставляем в формулу (9.2) значение x =b/4 и получаем

τ _кр = bG/2πa.

Межплоскостное расстояние а по порядку величины равно межатомному расстоянию в направлении сдвига b. Отсюда:

τ _кр ≈ G/2π

Таким образом, при одновременном смещении всех атомов одного слоя по отношению к другому атомному слою необходимо приложить касательное напряжение, равное примерно G/6. Если принять более точный закон изменения межатомных сил в зависимости от смещения плоскостей, то величина τ_кр получится несколько меньшей, а именно ~G/12. Так как модуль сдвига металлических монокристаллов имеет величину порядка 10⁴— 10⁵ МПа, теоретическое значение критического скалывающего напряжения для пластической деформации с одновременным смещением всех атомов одного слоя относительно другого слоя должно быть равно 10³—10⁴ МПа, т. е. на 3—4 порядка выше экспериментально установленных значений.

Следовательно, представление об одновременном смещении всех атомов одного слоя по отношению к атомам соседнего слоя кристалла противоречит очень низким опытным значениям критического скалывающего напряжения. Аналогия со сдвигом карт в колоде удовлетворительно объясняет лишь результат пластической деформации, а атомный механизм «сдвига» более сложен.

Чтобы объяснить низкое значение критического скалывающего напряжения, пришлось предположить, что при «сдвиге» соседних слоев межатомные силы преодолеваются не одновременно. В каждый момент времени в смещении участвуют не все атомы, находящиеся по обе стороны от плоскости скольжения, а лишь сравнительно небольшая группа атомов. Рассмотрим схему атомного механизма перемещения краевой дислокации при сдвиге на одно межатомное расстояние (рис. 5). В исходном состоянии положение атомов обозначено светлыми кружками, а в конечном — черными

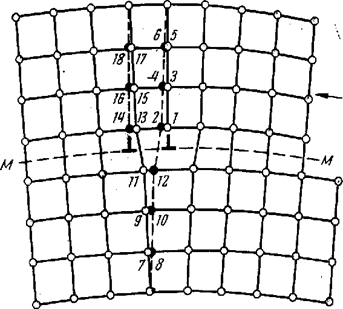

Рис. 9.5 Смещения атомов при скольжении краевой дислокации справа налево на одно меж­атомное расстояние. Атомы в новых положениях находятся на пунктирных линиях

Чтобы дислокация из исходного положения 1 переместилась в соседнее положение 14, не нужно сдвигать всю верхнюю половину кристалла на одно межатомное расстояние. Достаточно, чтобы произойти следующие перемещения атомов: атом 1 в положение 2, 3 в 4, 5 в 6, 7 в 8, 9 в 10, 11 в 12, 13 в 14, 15 в 16 и 17 в 18. Аналогичным образом смещаются атомы не только в плоскости чертежа, но и во всех атомных слоях, параллельных этой плоскости. Незначительные перемещения атомов в области несовершенства (дислокации) приводят к перемещению самой дислокации на одно межатомное расстояние. При этом целая плоскость 7—17 разрывается на две части. Ее нижняя часть объединяется с исходной экстраплоскостью в целую плоскость 8—6, а верхняя превращается в новую экстраплоскость 14—18.

Под действием касательных напряжений дислокация перемещается в плоскости скольжения ММ путем указанных выше перемещений атомов. Такое движение ее называется скольжением или консервативным движением.

На рис. 9.5 показаны краевая дислокация внутри кристалла и ступенька на его правой боковой грани, образовавшаяся в результате сдвига справа налево верхней части кристалла относительно нижней, причем зафиксирован момент, когда сдвиг еще не произошел в потенциальной плоскости скольжения левее дислокации. Если под действием сдвигающей силы дислокация будет скользить справа налево, то сдвиг будет охватывать все большую часть плоскости скольжения. Когда дислокация выйдет на левую боковую грань кристалла, здесь образуется ступенька.

На рис. 9.6 показаны разные положения дислокации при ее скольжении. Пунктиром отмечена часть кристаллографической плоскости, в которой уже произошел сдвиг на одно межатомное расстояние. Ступеньки величиной в одно межатомное расстояние на правой и левой гранях кристалла, образовавшиеся в результате пробега одной дислокации справа налево через весь кристалл, могли бы явиться следствием сдвига всей верхней части как единого целого по отношению к нижней части кристалла.

Рис. 9.6 Схема сдвига верхней части кристалла относительно нижней на одно межатомное расстояние при пробеге краевой дислокации справа налево через весь кристалл.

Однако в действительности сдвиг распространялся постепенно. В каждый момент времени в нем участвовали не все атомы по обе стороны от плоскости скольжения, а только те, которые находились в области дислокации, вокруг края экстраплоскости. Происходило поочередное, эстафетное перемещение атомов на расстояния меньше межатомного, в результате чего дислокация скользила на большие расстояния через весь кристалл. Если при одновременном сдвиге верхней части кристалла по отношению к нижней необходимо преодолеть межатомные связи между всеми граничными атомами по обе стороны от плоскости скольжения (рис. 9.3), то при перемещении дислокации в соседнее положение разрываются межатомные связи только между двумя цепочками атомов (между 11 и 13 на рис. 9.5). Именно этим объясняется низкое опытное значение критического скалывающего напряжения.

Развитие сдвига в кристалле при скольжении в нем краевой дислокации помогает также понять следующая аналогия (рис. 9.7). Ковер из положения АВ можно переместить в положение А'В', протаскивая его по полу как единое целое. Точно такой же конечный результат даст продвижение складки от одного края ковра до другого, но в этом случае в каждый момент времени требуется затрачивать меньшее усилие, чем при протаскивании по полу целиком всего ковра. Интересно, что змеи обычно ползают за счет образования складки («положительной дислокации») около хвоста и продвижения этой складки в сторону головы.

На рис. 9.6 показан сдвиг на одно межатомное расстояние при пробеге положительной краевой дислокации справа налево. Аналогичный результат получается при пробеге отрицательной краевой дислокации слева направо. Чтобы убедиться в этом, достаточно перевернуть рис.9.6, превратив положительную дислокацию в отрицательную. Под действием одних и тех же сдвигающих напряжений дислокации разного знака движутся в прямо противоположных направлениях. Это также видно при переворачивании рис. 9.6. Скольжение дислокации не обусловлено диффузионными перемещениями атомов и может происходить при каких угодно низких температурах.

Рис. 9.7. Перемещение ковра из положения АВ в положение А’B’ в результате продвижения складки

Заметим, что скольжение всегда происходит по плоскости, в которой находится и линия дислокации, и вектор сдвига.

Под легкостью скольжения дислокаций не следует понимать обязательную быстроту их движения. При низких приложенных напряжениях дислокации скользят очень медленно, со скоростями порядка 10 ^-7 см/с и менее.

Скорость скольжения дислокаций изменяется в очень широком диапазоне в зависимости от приложенного напряжения, темпера­туры и других факторов.

Эмпирически найдена следующая зависимость скорости сколь­жения дислокации V от приложенного касательного напря­жения τ:

V = V₀ (τ / τ₀)^m, (9.3)

где τ₀- касательное напряжение, при котором скорость скольже­ния дислокации V₀=1 см/с; m — константа материала.

Эта формула получена при исследовании разных по природе кристаллических веществ, но она не универсальна; имеются и дру­гие эмпирические формулы, связывающие V с τ.

У разных материалов скорость скольжения дислокаций неоди­наково возрастает с повышением приложенного напряжения, т. е. различен показатель m в формуле 9.2.

У ковалентных кристаллов, таких, как германий, m≈2; у о.ц.к. кристаллов m≈10÷40 и у мягких г.ц.к. кристаллов m≈200. Например, у сплава железа с 3,25 % Si (о.ц.к. решетка) при сравнительно небольшом увеличении касательного напряже­ния (менее чем в два раза), также обнаружено резкое возраста­ние скорости движения краевых дислокаций от очень малых значений (порядка 10 ^–7-10 ^-8 см/с) до больших (порядка 10 ^-2 см/с).
