Оборудование и воздуховоды систем вентиляции

Для перемещения газа или воздуха применяются вентиляторы:

- радиальные низкого, среднего или высокого давления

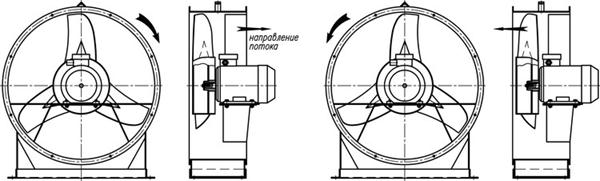

- осевые вентиляторы

- крышные вентиляторы

- канальные вентиляторы

- оконные вентиляторы

- эжектор низкого давления системы промышленной вентиляции

Следующим элементом системы вентиляции является дроссель-клапан (клапан)

Дроссель-клапаны предназначены для регулирования количества воздуха и невзрывоопасных газо-воздушных смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха, с температурой 80°С, не содержащих липких веществ и волокнистых материалов, с содержанием пыли и других твердых примесей в количестве не более 100 мг/см3. Дроссель - клапаны применяются в системах вентиляции, кондиционирования воздуха, воздушного отопления и других санитарно - технических системах с рабочим давлением до 1000 Па (100 кгс/м²)

- клапаны:

В ряде случаев по условиям технологии в системах вентиляции следует предусматривать герметические клапаны.

Также, для регулирования количества воздуха и невзрывоопасных воздушных смесей применяются заслонки. Как правило, заслонки применяются в системах вентиляции, кондиционирования воздуха, воздушного отопления и других санитарно-технических системах с рабочим давлением до 1500 Па (150 кгс/м²).

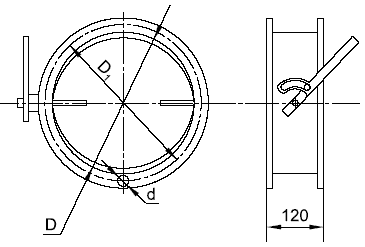

Схема заслонки воздушной унифицированной

Заслонки воздушные взрывозащищенные предназначены для регулирования количества воздуха и взрывоопасных воздушных смесей в вентиляционных системах взрывоопасных производств.

Для очистки наружного воздуха от пыли в системах приточной вентиляции применяются фильтры. Устройство и принцип действия фильтров изучается по дисциплине Пожарная безопасность технологических процессов и производств.

Также аппараты фильтрации применяются для отсоса и улавливания пыли для очистки воздуха от твердых частиц сухих пылей (абразивных, металлических, неметаллических - графит, стекло и т.п.) при среднем размере частиц от 3 мкм и более или от 0,3 мкм и более при наличии блока ультратонкой очистки.

Пылеулавливающие агрегаты АОУМ рекомендуется использовать для отсоса и очистки воздуха от различных типов станков: шлифовальных, заточных, обдирочных, полировальных, а также при операциях зачистки деталей наждаком, дробления, рассева и затаривания пылящих материалов, обработки полимеров, дерева, резины и кожи, графита, пескоструйной обработке, сухой уборке производственных помещений, порошковой окраске и других техпроцессах для возвращения в производство дорогостоящих материалов.

АОУМ-600	АОУМ-1000	АОУМ-1000-2	АОУМ-1500

Рис. Пылеулавливающие агрегаты типа АОУМ

Рис. Циклон по очистке воздуха в системе вентиляции.

Воздуховоды (прямые и фасонные части) прямоугольного и круглого сечения для систем вентиляции изготавливаются из различных материалов, в зависимости от условий эксплуатации систем вентиляции.

Воздуховоды для систем вентиляции следует применять:

а) класса П (плотные) - для транзитных участков систем вентиляции общеобменной и воздушного отопления при статистическом давлении у вентилятора более 1400 Па и независимо от давления для транзитных участков систем вентиляции, обслуживающих помещения категории А и Б;

б) класса Н (нормальные) - в остальных случаях.

Воздуховод прямоугольный оцинкованный

Воздуховод круглый прямошовный

Воздуховод круглый спираленавивной

ЗАКЛЮЧЕНИЕ

Практическое занятие по данной теме будет посвящено проведению экспертизы проекта печного отопления на предмет соответствия требованиям пожарной

Задание для самостоятельной работы

Повторить:

1. Область применения печного отопления.

2. Конструктивное исполнение печей, разделок и отступок.

3. Требования пожарной безопасности к системам отопления.

Задание на самоподготовку

1. Подготовиться к практическому занятию.

Изучить к к практическому занятию

1. Методика проверки печного отопления требованиям нормативных документов по пожарной безопасности.

2. Проверка соответствия печного отопления требованиям нормативных документов по пожарной безопасности.

3. Оформление отчетного материала по результатам проверки.

Разработал:

Старший преподаватель кафедры ПБЗиАСП

подполковник внутренней службы А.С. Дорожкин
