Краны с электрическим приводом

Основной грузозахватный орган кранов с электрическим приводом (СМК-10, СМК-101, КС-4561А) — крюковая подвеска. Основной вид стрелового оборудования — решетчатая стрела постоянной длины или выдвижная стрела. Все краны снабжены сменными видами стрелового оборудования. Электропривод кранов позволяет использовать генератор не только для питания механизмов крана, но и как источник электроэнергии посторонних потребителей переменного тока напряжением 380 В.

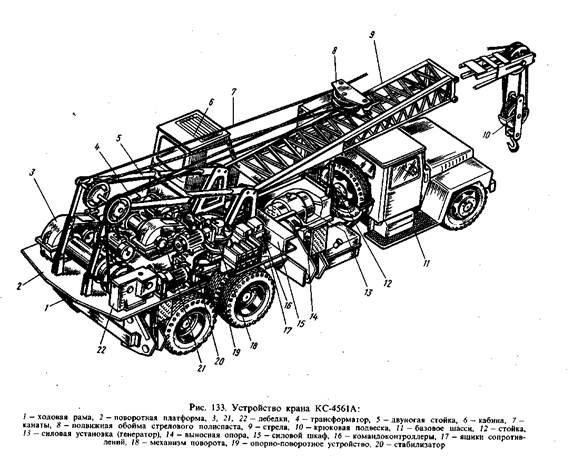

Рассмотрим устройство крана КС-4561А (рис. 133).

Кран смонтирован на шасси 11 грузового автомобиля. КрАЗ-257К (КрАЗ-250). На шасси размещены ходовая рама 1 с выносными опорами 14, стабилизаторами 20 и выключателями подвесок; силовая установка 13 (генератор) и стойка 12, на которую опирается решетчатая стрела 9 в транспортном положении. На ходовой раме установлено опорно-поворотное устройство 19, а на нем — поворотная платформа 2. В задней части поворотной платформы находятся грузовая 3 и стреловая 22 лебедки, а в средней ее части справа от оси вращения крана — механизм поворота 18 здесь же левее от оси вращения крана за его кабиной 6 размещена вспомогательная лебедка 21. На правом и левом балконах поворотной платформы находятся трансформатор 4, командоконтроллеры 16, ящики сопротивлений 17 и силовой шкаф 15. На поворотной платформе установлена двуногая стойка 5, блоки которой вместе с подвижной обоймой 8 и канатом 7 образует стреловой полиспаст. Стрела с крюковой подвеской 10 установлена на стойках поворотной рамы.

Механизмы на поворотной платформе закрыты разъемным капотом, который для удобства установки состоит из нескольких частей. Части капота между собой и к поворотной раме закреплены болтами с гайками, стопорящимися пружинными шайбами. В местах стыка отдельных частей, а также между капотом и рамой устанавливают резиновые прокладки. Для удобства обслуживания механизмов капот имеет открывающиеся люки, крышки которых на петлях крепятся к уголкам каркаса.

Кабина машиниста размещена с левой стороны поворотной рамы на специальном кронштейне и прикреплена к нему болтами и гайками. Чтобы кран вписывался при транспортировании в железнодорожный габарит, верхнюю часть кабины делают съемной. Части кабины соединены болтами и гайками, а на месте разъема проложена резиновая прокладка.

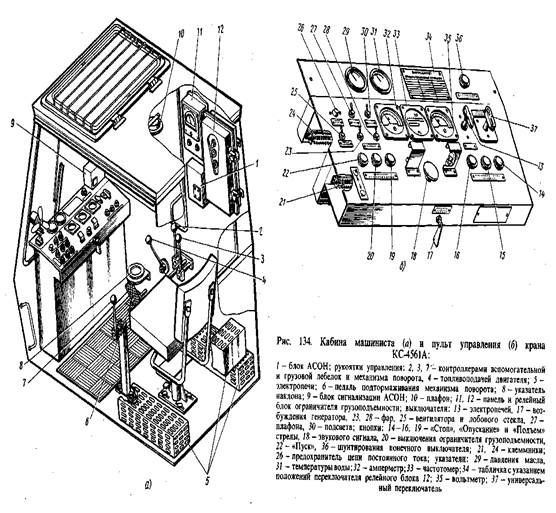

В кабине (рис. 134 а) перед сиденьем установлен пульт управления с блоком 9 сигнализации прибора типа АСОН. На правой стенке кабины размещены указательная панель 11 и релейный блок 12 ограничителя грузоподъемности, усилительно-исполнительный блок 1 прибора и указатель наклона 8.

Переднее, два боковых и заднее стекла обеспечивают хорошую обзорность при работе, а вентилятор, стеклоочиститель и плафон 10 — нормальные условия работы. Пол кабины покрыт диэлектрическим ковриком, на передней стенке внизу крепится поручень для удобства подъема в кабину. Кабина утеплена по типу кабин автомобилей, внутри нее установлены электрические печи 5. Справа от сиденья расположены рукоятки 2 — 4 управления контроллерами вспомогательной и главной лебедок и топливоподачей двигателя, слева — рукоятка 7 управления контроллерами механизма поворота, перед сиденьем — педаль 6 подтормаживания механизма поворота.

Пульт (рис. 134б) к электрооборудованию и системе управления подсоединен с помощью клемников 21 и 24. После установки универсального переключателя в положение «Нормальная работа», контроллеров — в нулевое положение и переключателя грузовых характеристик на релейном блоке ограничителя грузоподъемности— на соответствующую характеристику рукояткой 4 увеличивают частоту вращения вала дизеля и соединенного с ним генератора и кратковременным поворотом выключателя 17 (выключатель 30 на рис. 60) возбуждают генератор. Рукояткой 4 доводят частоту вращения дизеля до рабочей (1500 об/мин; показания частотомера — 50 Гц и вольтметра 400 В).

Включив питание ограничителя грузоподъемности выключателем, расположенным на релейном блоке 12 (рис. 134) ограничителя, нажимают кнопку 22 (КЗ на рис. 60) «Пуск»: все механизмы крана подготовлены к работе.

Для подъема груза рукоятку 3 (рис. 134) переводят в рабочее положение «Подъем». В положении / контроллера (сопротивление полностью введено в цепь ротора двигателя) скорость подъема минимальная, в положении V (сопротивление полностью выведено) — максимальная. Рукоятку 3 переводят плавно с задержкой в каждом положении на 2 — 3 с. При включении контроллера тормоз получает питание и растормаживает барабан. Останавливают груз плавным перемещением рукоятки 3 в нулевое положение. При выключении контроллера тормоз обесточивается и затормаживает барабан.

Для дополнительного снижения скорости подъема груза одновременно с перемещением рукоятки 3 рукояткой 4 уменьшают частоту вращения двигателя автомобиля и, следовательно, напряжение генератора.

Для опускания груза рукоятку 3 переводят в рабочее положение / — V сектора «Спуск». В положении 1 рукоятки контроллера скорость опускания груза наибольшая, а в положений V — наименьшая, Замедленное опускание тяжелых грузов производится при работе двигателя грузовой лебедки в режиме динамического торможения, для чего универсальный переключатель 37 (УП на рис. 60) переводят в положение «Замедленный спуск»,

Для пуска электродвигателя вспомогательной лебедки переводят рукоятку 2 с нулевого положения в I — V, а для остановки — возвратом рукоятки в нулевое положение.

Электродвигателем и тормозом механизма поворота управляют рукояткой 7. Для поворота крана вправо переводят рукоятку в сектор «Вперед», влево — в сектор «Назад». Минимальная скорость поворота соответствует положению 1, а максимальная - положению V. Механизм поворота останавливается при нулевом положении рукоятки 7.

Для подъема, остановки или опускания стрелы нажимают одну из кнопок 1б, 14 или 15 (К5, К7 или Кб на рис. 60), для аварийной остановки всех механизмов кнопку 19 «Стоп» (К4 на рис. 60).
