Устройство доменной печи

Цели и задачи доменного процесса

Для того, чтобы иметь полное представление о доменном процессе и в целом о доменном производстве, необходимо первоначально познакомиться с общей схемой. Это позволит затем рассматривать отдельные элементы, имея представление об их месте в общем комплексе разнообразных процессов, протекающих в доменной печи, и общей технологической схеме производства чугуна.

Целью доменного производства является получение высококачественного чугуна (заданного состава с низким содержанием примесей) с наименьшими топливно-энергетическими затратами и максимальной (заданной) производительностью. Требование минимальных топливно-энергетических запасов станет более очевидно при рассмотрении общей схемы доменного производства, объемов производства, расходов сырья на производство 1 тонны продукции и цен на сырье.

Основной продукт доменной плавки – чугун. Следует отметить, что существуют также технологии доменной плавки, основным продуктом которых является шлак. Например, продукт бокситной плавки – шлак, используется для получения высококачественного бетона.

Основным агрегатом для извлечения железа из железных руд является доменная печь.

По принципу работы доменная печь относится к плавильным печам шахтного типа, печам, рабочее пространство которых вытянуто по вертикали, а горизонтальное сечение – окружность. Течение процессов в шахтных печах основано на противотоке материалов и горячих газов.

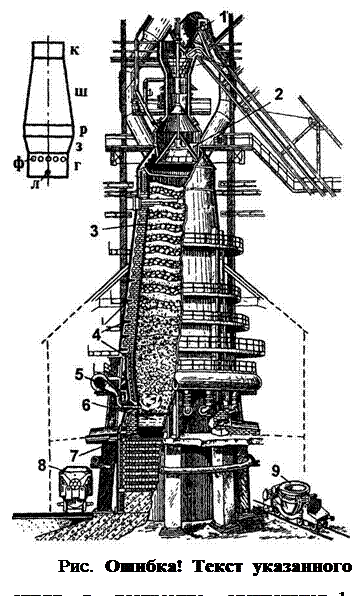

Очертание рабочего пространства печи в вертикальном осевом сечении называется профилем. Профиль печи в зависимости от их геометрического очертания и технологического назначения делится на пять частей (рис.1.1‑1).

Верхняя часть печи, имеющая цилиндрическую форму, называется колошником (К). Колошник доменной печи оборудован колошниковым устройством. Колошниковое устройство представляет собой комплекс металлоконструкций, различного назначения и включает в себя устройства для подачи и загрузки материалов в печь, газоотводы для равномерного отвода газов из печи (не менее 4), устройства для производства ремонтных и монтажных работ. Засыпной аппарат загрузочного устройства доменной печи служит для загрузки и распределения материалов в доменной печи. При этом он герметично закрывает печь и изолирует ее внутренне пространство от атмосферы.

Основной частью печи по объему является шахта (Ш), представляющая собой усеченный конус. Наиболее широкая часть печи, имеющая форму цилиндра, распар (Р) переходит в заплечики (З) в форме обратного усеченного конуса.

Нижняя часть печи, имеющая форму цилиндра, называется горном (Г). Горн в свою очередь подразделяется на верхний и нижний горн или фурменную зону и металлоприемник, соответственно. В верхней части горна имеется большое число (30…40) равномерно распределенных по окружности фурменных отверстий (Ф), через которые из кольцевого воздухопровода 5 в печь через специальные приборы – фурмы подают дутье. Подину металлоприемника называют лещадью. Часть металлоприемника ниже чугунной летки носит название зумпфа или “мертвого” слоя. Эта зона, заполненная жидким металлом, защищает лещадь от высокотемпературных процессов, протекающих в горне. Нижний горн оборудован чугунными и шлаковыми летками – устройствами для выпуска чугуна и шлака. Летки для выпуска чугуна делают в стенке горна над зумпфом в виде прямоугольных каналов размеров 250…300 х 450…500 мм, в которых высверливают отверстия в углеродистой футеровке металлоприемника диаметром 50…60 мм. Отверстие для отработки верхнего шлака – шлаковую летку, делают в горне на отметке, определяемой при расчете профиля печи. Диаметр шлаковой летки обычно составляет 50…65 мм в зависимости от диаметра горна печи.

Такая конфигурация рабочего пространства сложилась в процессе совершенствования технологического агрегата, и создает наиболее благо­приятные условия для протекания аэродинамических и физико-химических процессов.

Доменная печь снаружи заключена в металлический кожух, состоящий из ряда цилиндрических и конических поясов. Металлоконструкции печи опираются на фундамент, который служит для равномерной передачи дав­ления печи с загруженными в нее сырыми материалами на грунт.

Внутренняя часть печи выложена огнеупорным кирпичом, сохранность которого в течение нескольких лет эксплуатации обеспечивается системой охлаждения. Огнеупорная кладка служит для уменьшения тепловых потерь и предохранения кожуха печи от различных воздействий: температурные напряжения, давление газов, шихты и жидких продук­тов плавки, химическое воздействие, абразивное воздействие опускаю­щихся шихтовых материалов и восходящего потока газа, несущего большое количество пыли, и т. п.

Размеры составных частей доменной печи определяют ее рабочее пространство, так называемый ее полезный объем. Полезный объем равен объему печи от оси чугунной летки до засыпного устройства в его крайнем опущенном положении. Расстояние от этого уровня до оси чугунной летки, называется полезной высотой печи. Эти параметры профиля печи: полезный объем печи и полезная высота печи, а также соотношения диаметров колошника, распара и горна определяют конфигурацию профиля печи и являются ее характеристикой.

Размеры средней доменной печи объемом 2002 м³.

Элементы профиля	Диаметр, м	Высота, м
Колошник	7,3	3,0
Шахта	-	18,1
Распар	10,9	3,0
Заплечики	-	1,7
Горн	9,8	3,7

Доменная печь установлена на фундаменте (железобетонный армированный массив, рассчитанный на огромные нагрузки, жароупорный бетон) высотой до 10 м. Учитывая размеры колошникового устройства - до 15…18 м, можно представить, что доменная печь является очень серьезным сооружением высотой порядка 60 м.

Самая большая доменная печь – ДП № 5 ЧерМК. Ее объем – 5580м³, полезная высота – 33,5 м, диаметр распара – 16 м.

Современная доменная печь – это сложнейший технологический комплекс, включающий в себя непосредственно доменную печь, а также основное и вспомогательное оборудование, назначение которого определяется технологическими задачами доменного производства.
