Операции и процессы обогащения

Обогатительная фабрика является промежуточным звеном между рудником и металлургическим заводом. Обогатительная фабрика - это сложное сочетание всевозможных машин и аппаратов. Мощность фабрики определяется обычно количеством переработанной руды и бывает, различна от 15 тыс. т до 50 млн. т в год. Крупные фабрики располагаются в нескольких зданиях.

Руда различной крупности (D_max = 1500-2000 мм – характерна для открытых горных работ, D_max = 500-600 мм – характерна для подземных горных работ), поступающая с рудника на обогатительной фабрике проходит различные процессы, которые по своему назначению можно разделить на:

- подготовительные;

- собственно обогатительные;

- вспомогательные.

Подготовительные процессы включают, прежде всего, операции уменьшения размеров кусков руды: дробление, измельчение и связанную с ними классификацию руды на грохотах, в классификаторах и гидроциклонах. Конечная крупность измельчения определяется крупностью вкрапленности минералов.

К собственно обогатительным процессам относятся процессы разделения руды и других продуктов по физическим и физико-химическим свойствам минералов, входящих в их состав. К этим процессам относятся гравитационное обогащение, флотация, магнитная и электрическая сепарация и другие процессы.

Большинство процессов обогащения проводится в воде, поэтому на определенной стадии возникает необходимость ее сокращения или удаления, что возможно осуществить с помощью вспомогательных процессов. К вспомогательным процессам относятся операции обезвоживания: сгущение, фильтрация, сушка.

Совокупность и последовательность операций, которым подвергается руда при переработке, составляют схемы обогащения, которые принято изображать графически. Схемы бывают:

- принципиальные (рис. 2.2);

- качественные (если не приводятся данные о количестве и качестве продуктов) (рис. 2.3);

- качественно-количественные;

- водно-шламовые;

- схемы цепи аппаратов (рис. 2.4).

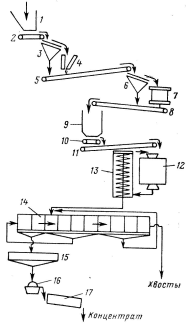

Рис. 2.2 Принципиальная схема обогащения (отражает только главные особенности технологии)	Рис. 2.3 Качественная схема обогащения (на качественной схеме представлены операции, продукты обогащения и путь движения их по схеме)	Рис. 2.4 Схема цепи аппаратов 1 – бункер исходной руды; 2, 5, 8, 10 и 11 – конвейеры; 3 и 6 – грохоты; 4 – щековая дробилка; 7 – конусная дробилка; 9 – бункер дробленой руды; 12 – мельница; 13 – спиральный классификатор; 14 – флотационная машина; 15 – сгуститель; 16 – вакуум-фильтр; 17 – сушильный барабан.
