Дуговые грохоты

Дуговые грохоты (рис. 4.2) применяются для мокрого грохочения шлама и мелочи крупностью от 12 до 0,071 мм и для обезвоживания угля и рудного материала. Крупность подрешетного продукта в 1,5 – 2 раза меньше размера щели.

Сито дугового грохота набирается из проволоки клиновидного сечения и закрепляется в корпусе, который представляет дугу радиусом 500-900 мм. Пульпа поступает в загрузочный патрубок грохота под давлением тангенциально и с некоторой скоростью направляется по касательной к ситу грохота. Мелкие частицы и вода под действием центробежной силы проходят через сито, а крупные - сходят с решетки в нижней ее части.

Эти грохоты удобны в эксплуатации, не имеют движущихся частей, имеют высокую удельную производительность и эффективность грохочения (около 90%). Производительность грохота – 200-500 м³/час (в зависимости от плотности), для обезвоживания – 400-500 м³/час.

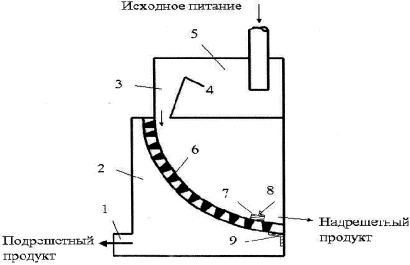

Рис. 4.2 Дуговой грохот

1- разгрузочный патрубок; 2-рама; 3-карман;4-стенка;

5- приемная коробка; 6- колосниковообразная решетка; 7-клин;

8-уголок; 9-упор для решетки.
